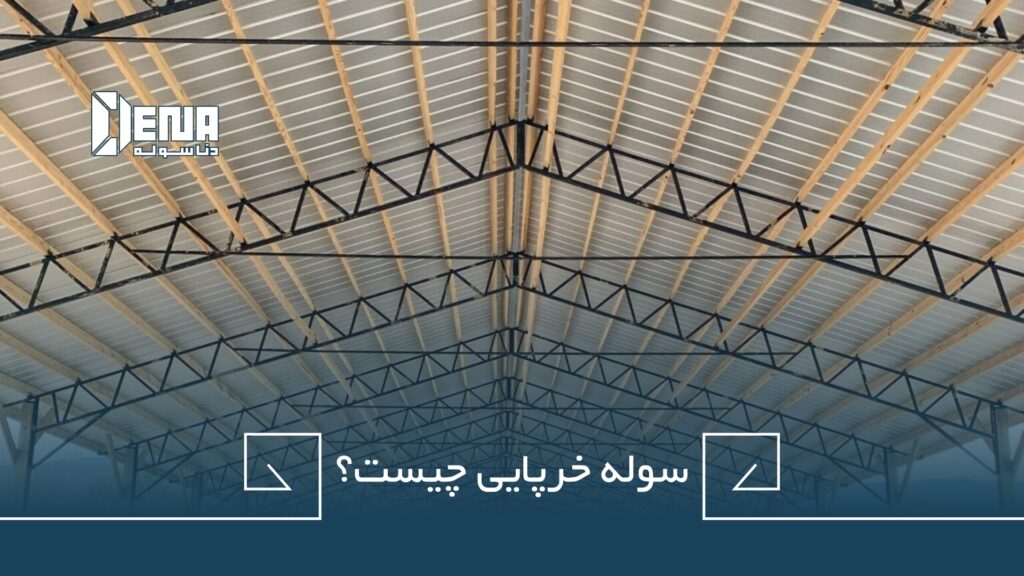

سوله خرپایی چیست؟
سوله خرپایی نوعی سازه فلزی است که بر پایه سیستم خرپا طراحی شده و برای پوشش دهانه های بزرگ بدون نیاز به ستون های میانی استفاده میشود. در این ساختار، نیروهای وارد شده به صورت یکنواخت از طریق اعضای مثلثی شکل خرپا به پایه ها منتقل میشود.
این روش باعث کاهش وزن سازه، کاهش مصرف فولاد و افزایش مقاومت در برابر بارهای جانبی مانند باد و زلزله میشود. طراحی مهندسی خرپا به گونه ای است که با وجود سبک بودن، توان تحمل بارهای سنگین را دارد. سوله های خرپایی به ویژه در پروژه هایی که به فضای باز و بزرگ بدون مانع نیاز دارند، مانند سالن های نمایشگاهی یا انبارهای صنعتی، بسیار کارآمد و اقتصادی هستند. همچنین قابلیت پیش ساخته بودن این نوع سازه، موجب سرعت بالا در اجرا و حمل آسان آن شده و امکان استفاده حتی در مناطق صعب العبور را فراهم میکند.
کاربرد سوله خرپایی چیست؟
سوله خرپایی به دلیل ساختار سبک و مقاوم خود، یکی از گزینه های پرکاربرد در پروژه های صنعتی، تجاری و حتی موقتی است. این نوع سوله به خصوص در مواردی کاربرد دارد که فضای باز بدون مانع، نصب سریع، هزینه به صرفه و قابلیت جابه جایی مطرح باشد. از آنجا که خرپاها به صورت مهندسی شده فشارها را کنترل و توزیع میکنند، این نوع سوله ها در برابر بارهای ثقلی، کششی و جانبی عملکرد بسیار خوبی دارند.
همچنین امکان استفاده از انواع متریال پوششی مانند ساندویچ پانل، UPVC، پلی کربنات و ورق های گالوانیزه باعث شده طراحی این سوله ها با انعطاف بالا انجام شود. فرقی نمیکند هدف شما ساخت انبار کشاورزی باشد یا یک آشیانه هواپیما؛ سوله خرپایی با قابلیت سفارشی سازی دقیق، در هر پروژه ای میتواند پاسخ گوی نیازهای اجرایی و اقتصادی شما باشد.
معایب سوله خرپایی چیست؟
با وجود مزایای فراوان سوله خرپایی، برخی چالش ها و محدودیت ها نیز در ساخت و اجرای آن وجود دارد که باید به آنها توجه شود:
- نصب دشوار و تخصص محور: مونتاژ خرپاهای فلزی نیاز به نیروهای فنی آموزش دیده دارد و اجرای اشتباه میتواند پایداری سازه را تحت تاثیر قرار دهد.
- طراحی زمان بر: طراحی دقیق خرپاها نیازمند محاسبات پیچیده مهندسی است که در پروژه های فوری ممکن است چالش برانگیز باشد.
- مدل سازی پیچیده: به ویژه در خرپاهای قوسی یا ترکیبی، مدل سازی نیازمند دقت بسیار بالا و مهارت حرفه ای است.
- نگهداری دوره ای: اگر از پوشش ضدزنگ استفاده نشود، خرپاها در طول زمان به خوردگی و زنگ زدگی حساس خواهند بود.
- محدودیت در برخی طراحی های معماری: در بعضی پروژه ها که فرم ظاهری خاصی مد نظر است، خرپاها ممکن است پاسخ گوی الزامات زیبایی شناسی نباشند.

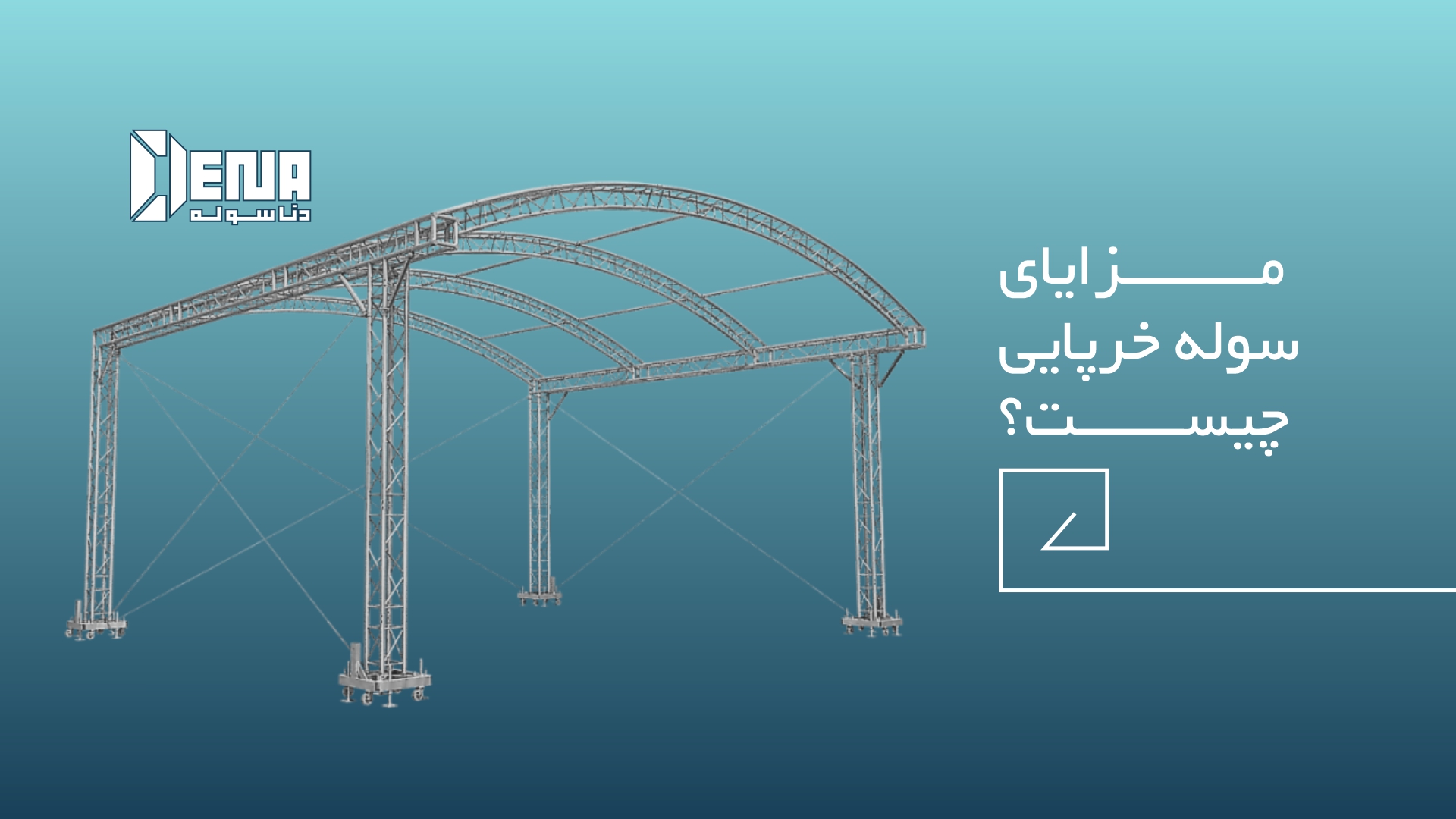

مزایای سوله خرپایی چیست؟
سوله های خرپایی به دلیل مزایای متعدد خود، امروزه جایگزین مناسبی برای سوله های سنتی محسوب میشوند. برخی از مهم ترین این مزایا عبارت اند از:
- کاهش مصرف فولاد: طراحی مثلثی خرپا باعث میشود که فولاد بهینه مصرف شود و در نتیجه هزینه ها کاهش یابد.
- پوشش دهانه های وسیع بدون ستون میانی: برای پروژه هایی مثل انبار یا سالن ورزشی که به فضای باز نیاز دارند بسیار مناسب است.
- سرعت بالای اجرا: به دلیل امکان پیش ساختگی قطعات، عملیات نصب سریع و با دقت انجام میشود.
- قابل جابه جایی بودن: مناسب پروژه های موقت، نمایشگاه ها و کمپ های صنعتی یا نظامی است.
- استحکام بالا در برابر باد و زلزله: طراحی خرپایی باعث افزایش مقاومت سازه در برابر نیروهای جانبی میشود.
- هزینه ساخت پایین تر: در مقایسه با سوله های تیرورقی یا بتن آرمه، ساخت سوله خرپایی اقتصادی تر است.
موارد استفاده سوله خرپایی
این سوله ها به دلیل ساختار مستحکم و طراحی بدون ستون میانی، کاربردهای متنوعی در پروژه های صنعتی، کشاورزی و شهری دارد. در پروژه های انبارداری، این نوع سوله ها برای ذخیره کالاها و تجهیزات صنعتی یا کشاورزی انتخابی هوشمندانه محسوب میشوند، چرا که چیدمان داخلی آزادانه تری را فراهم میکنند. در فضای شهری، از سوله های پوششی برای پارکینگ ها، استخرهای روباز و محوطه های بدون دیوار استفاده میشود؛ طراحی سبک و قوس دار آن ها نیز به تخلیه بهتر آب باران کمک میکند.
در صنایع تولیدی، این سازه ها به خاطر امکان عبور راحت ماشین آلات و توسعه خط تولید، نقش کلیدی دارند. سالن های ورزشی و باشگاه ها نیز به دلیل نیاز به فضاهای بزرگ و ایمن، از سوله های خرپایی بهره میبرند. همچنین در گلخانه داری، به واسطه تهویه مناسب و نورگیری بالا، این سازه ها به رشد بهتر گیاهان کمک میکنند و گزینه ای پربازده برای پرورش گیاه به شمار می آیند.
قیمت ساخت سوله خرپایی بر اساس متراژ و منطقه
هزینه ساخت سوله خرپایی به عوامل مختلفی وابسته است، از جمله:
- ابعاد و دهانه سوله
- نوع پوشش مورد استفاده
- منطقه جغرافیایی
- میزان پیش‌ساختگی و سرعت تحویل پروژه
- کیفیت متریال مصرفی و برند سازنده فولاد
مقایسه هزینه سوله خرپایی با سایر مدل ها
یکی از مهم ترین عوامل در انتخاب نوع سوله، هزینه ساخت آن است. سوله خرپایی در مقایسه با مدل های سنتی نظیر سوله تیرورقی یا سوله های بتنی، معمولا هزینه ساخت کمتری دارد. علت اصلی این تفاوت، مصرف فولاد کمتر به دلیل طراحی مهندسی شده خرپاهاست. در سوله های تیرورقی، استفاده از تیرهای سنگین و صفحات فولادی با ضخامت بالا، هزینه ها را به شکل قابل توجهی افزایش میدهد. همچنین، سوله های بتنی نیاز به زمان طولانی تر برای اجرا، قالب بندی و curing دارند که هم زمان بر و هم هزینه بر است.
در مقابل، قطعات سوله خرپایی میتوانند در کارگاه ساخته شده و به صورت سوله پیش ساخته به محل پروژه منتقل شوند. این امر علاوه بر کاهش هزینه نیروی انسانی، زمان اجرای پروژه را نیز به حداقل می رساند. از طرف دیگر، هزینه نگهداری سوله خرپایی در دراز مدت، در صورت استفاده از پوشش های ضدزنگ و مقاوم، بسیار مقرون به صرفه خواهد بود.
اجزای تشکیل دهنده سوله خرپایی
مهم ترین اجزای این نوع سازه شامل اعضای خرپایی (مانند المان های کششی و فشاری)، ستون ها، اتصالات فلزی یا پیچ و مهره ای، سقف و پوشش جانبی، و در موارد خاص، بادبندها برای کنترل نیروهای جانبی است. خرپاها به طور معمول از نیمرخ هایی مثل قوطی، نبشی یا پروفیل ساخته میشوند و طراحی آن ها به گونه ای است که بتوانند تنش های وارده را به صورت یکنواخت منتقل کنند. در سقف، استفاده از ساندویچ پانل یا ورق های گالوانیزه، علاوه بر کاهش وزن، به بهبود عایق کاری حرارتی و صوتی کمک میکند.
انواع سوله های خرپایی
سوله های خرپایی بر اساس نوع کاربرد، ابعاد و محل نصب، به انواع مختلفی دسته بندی میشوند. این دسته بندی ها معمولا بر پایه طراحی مهندسی خرپاها و نوع نیروهایی است که سازه باید تحمل کند. به همین دلیل، در پروژه های گوناگون از سوله هایی با طراحی متفاوت استفاده می شود. در ادامه، برخی از رایج ترین مدل های خرپایی را معرفی می کنیم:
خرپای سازه های تجاری
این نوع خرپاها برای ساختمان‌هایی مانند سالن‌های نمایشگاهی، فروشگاه‌های بزرگ و مراکز ورزشی طراحی میشوند. قابلیت پوشش دهانه‌های عریض بدون ستون میانی از مزیت‌های اصلی آن‌هاست.
خرپای سازه های مزارع
در این نوع، تمرکز بر سادگی نصب، مقاومت در برابر رطوبت و صرفه جویی اقتصادی است. برای انبار خوراک دام، گلخانه یا تجهیزات کشاورزی مناسب هستند.
خرپای سازه های مسکونی
این خرپاها بیشتر در سقف خانه های ویلایی یا ساختمان های سبک استفاده می شوند. ظاهر زیبایی دارند و بار مرده کمتری به سازه وارد می کنند.
خرپای کف سازه
از این نوع خرپا در طبقات بین دو سازه استفاده می شود. مقاومت بالا در برابر بار زنده و قابلیت عبور تاسیسات از بین المان ها، از مزایای مهم آن است.
خرپای شاه تیر
این مدل برای سازه هایی با بارگذاری سنگین مانند پل ها یا سوله های صنعتی بزرگ به کار میرود. توان تحمل بارهای بالا بدون خمش شدید را دارد.

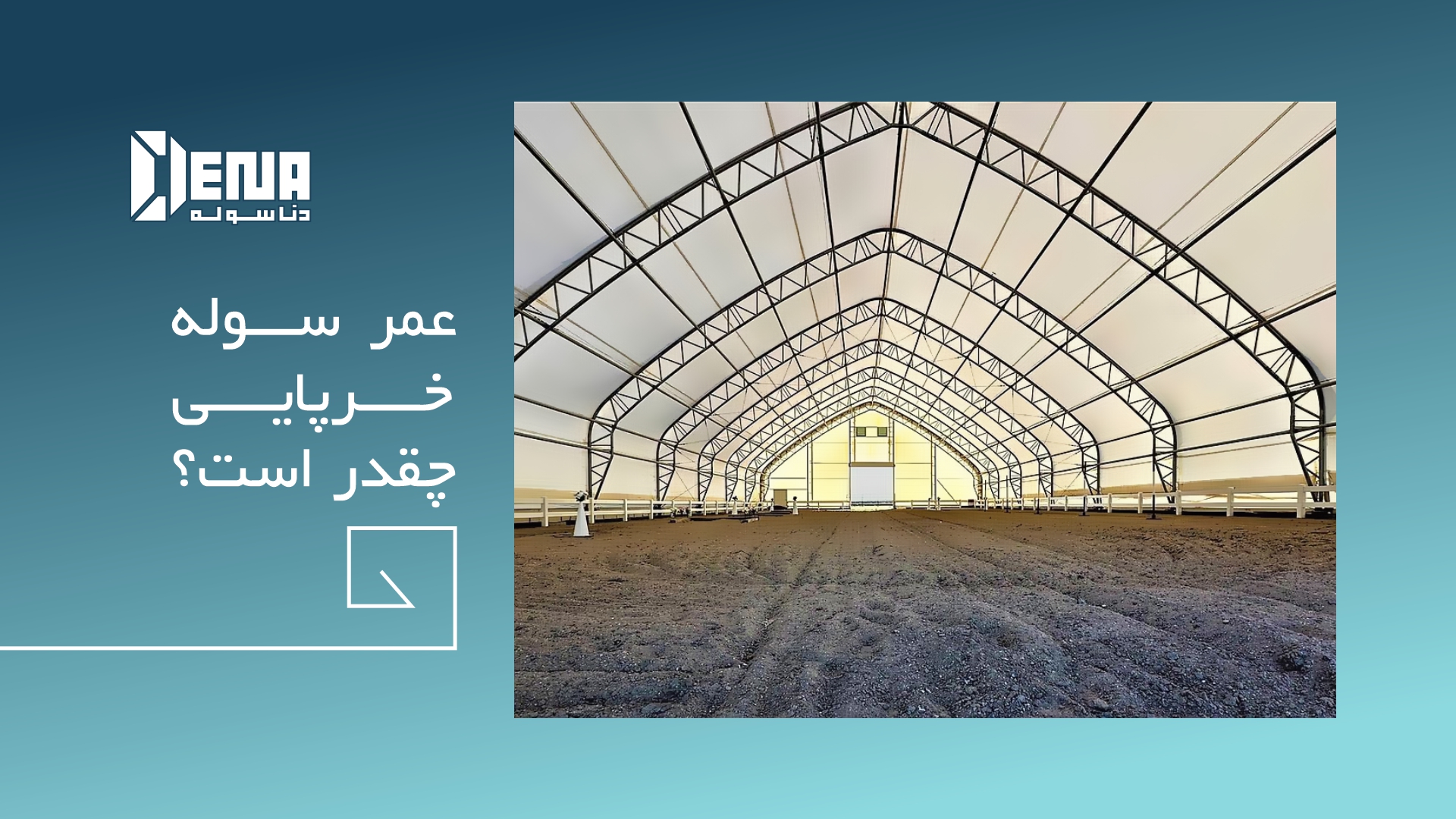

عمر سوله خرپایی چقدر است؟
عمر مفید سوله های خرپایی، در صورت اجرای اصولی و استفاده از متریال باکیفیت، معمولا بین ۳۰ تا ۵۰ سال است. عواملی مانند اقلیم منطقه، کیفیت پوشش ضدزنگ، طراحی دقیق اتصالات، و نحوه نگهداری از سازه، در طول عمر آن نقش تعیین کننده دارند.
برای مثال، در مناطق مرطوب یا با بارش برف سنگین، استفاده از رنگ اپوکسی یا گالوانیزه گرم به عنوان پوشش خرپاها، مانع از زنگ زدگی و کاهش مقاومت میشود. همچنین طراحی شیب سقف و نصب صحیح آبروها میتواند عمر سقف را افزایش دهد. بازدید و نگهداری سالیانه، شامل بررسی جوش ها، پیچ و مهره ها و وضعیت پوشش خارجی، از جمله اقداماتی‌ست که میتواند عمر سوله را افزایش داده و هزینه تعمیرات ناگهانی را به حداقل برساند.
نصب سوله خرپایی
نصب سوله خرپایی، با توجه به طراحی پیش ساخته اجزای آن، معمولا با سرعت بالایی انجام میشود. برخلاف سازه های سنتی، در اینجا بیشتر مراحل در کارگاه انجام شده و در محل پروژه فقط مونتاژ و نصب نهایی صورت میگیرد. این موضوع باعث کاهش چشمگیر زمان اجرا و نیاز به نیروی انسانی در محل میشود.
نصب سوله خرپایی باید تحت نظر تیم متخصص انجام شود تا اتصالات دقیق، بادبندها با کشش مناسب، و تراز بودن کلی سازه تضمین گردد. به ویژه در مناطق بادخیز یا زلزله خیز، اجرای صحیح مهاربندها اهمیت ویژه ای دارد. همچنین استفاده از جرثقیل های سبک به دلیل وزن پایین قطعات خرپا باعث میشود که هزینه حمل و نصب به مراتب کمتر از سایر مدل ها باشد. انتخاب زیرسازی مناسب برای نصب نیز از عوامل مهم در افزایش ایمنی و عمر مفید سازه است.
بزرگ ترین سوله های خرپایی جهان
سوله های خرپایی به دلیل قابلیت پوشش دهانه های بسیار بزرگ بدون ستون میانی، در ساخت سازه های عظیم جهانی نیز استفاده شده اند. یکی از معروف ترین نمونه ها، مرکز نمایشگاهی هانوفر آلمان با دهانه ای بیش از ۸۰ متر است که تماما با سازه خرپایی طراحی شده است. در خاورمیانه، سوله های نگهداری تجهیزات پالایشگاهی در قطر و امارات نیز با دهانه های بالای ۶۰ متر و ارتفاع سقف بیش از ۲۰ متر اجرا شده اند.
این پروژه ها نه تنها نشان دهنده ظرفیت مهندسی خرپا برای اجرای پروژه های عظیم اند، بلکه کاربرد گسترده آن را در صنایع نفت، انرژی، حمل و نقل و نمایشگاهی تایید میکنند. چنین سوله هایی باید با محاسبات دقیق مهندسی، متریال درجه یک و اتصالات مقاوم در برابر بارهای شدید طراحی و اجرا شوند تا ایمنی در ابعاد بزرگ نیز تضمین گردد.
نکات مهم در ساخت سوله خرپایی
- نخست، طراحی مهندسی‌شده متناسب با اقلیم و کاربرد سازه باید انجام گیرد؛ بارهای برف، باد و زلزله باید دقیق محاسبه شوند.
- دوم، انتخاب نوع خرپا بر اساس دهانه و وزن سقف اهمیت دارد.
- سوم، استفاده از جوشکاری استاندارد و یا اتصالات پیچ و مهره ای مقاوم در برابر خوردگی و خمش باید در اولویت باشد.
- چهارم، در فرآیند ساخت، باید از پروفیل ها و مقاطع تایید شده استفاده شود تا ظرفیت تحمل بار به درستی تامین شود.
همچنین توجه به تهویه، نورگیری طبیعی و قابلیت نصب تجهیزات داخلی در طراحی کلی بسیار حیاتی است.
مقاطع فولادی مورد استفاده در سوله‌های خرپایی
پرکاربردترین مقاطع شامل قوطی های مربع و مستطیل، نبشی، سپری، میلگرد و تیرآهن سبک هستند. در برخی موارد، از پروفیل های صنعتی سنگین تر نیز استفاده میشود، به ویژه در نقاط بحرانی سازه. انتخاب نوع مقطع بستگی به محل استفاده در خرپا دارد؛ برای مثال در بخش های کششی از قوطی استفاده میشود و در نقاط فشاری، تیرآهن و ناودانی انتخاب بهتری هستند. استفاده از فولاد ST37 یا ST52 نیز بسته به نیاز سازه تعیین میشود. ضدزنگ بودن و گالوانیزه بودن مقاطع نیز در مناطقی با رطوبت بالا توصیه میشود تا دوام سازه حفظ شود.
عوامل موثر بر محاسبه وزن سوله خرپا
وزن نهایی یک سوله خرپایی، شاخصی بسیار مهم در برآورد هزینه ساخت و حمل آن است. این وزن به فاکتورهایی نظیر دهانه سوله، ارتفاع، نوع خرپا، نوع سقف و پوشش جانبی، بار طراحی‌شده و نوع مقاطع فولادی مصرفی بستگی دارد. هرچه دهانه بیشتر یا سقف سنگین تر باشد، نیاز به مقاطع قوی تری است و در نتیجه وزن سازه افزایش می یابد. همچنین استفاده از ساندویچ پانل سبک به جای ورق های چندلایه، می تواند وزن نهایی را کاهش دهد. حتی نوع اتصال (جوشی یا پیچ و مهره ای) نیز در این محاسبه دخیل است. وزن بهینه یک سوله خرپایی، حدود ۲۰ تا ۳۵ کیلوگرم به ازای هر مترمربع سازه است.
خرید سوله خرپا از دنا سوله
دنا سوله به عنوان یکی از شرکت های تخصصی در زمینه طراحی و اجرای سوله های خرپایی، با تجربه ساخت صدها پروژه در سراسر ایران شناخته میشود. این مجموعه، خدمات طراحی اختصاصی، ساخت با متریال استاندارد، نصب سریع و پشتیبانی پس از اجرا را به صورت یک پارچه ارائه میدهد. مشتریان می توانند پیش از سفارش، از مشاوره رایگان کارشناسان مجموعه بهره مند شوند تا نوع خرپا و متراژ بهینه متناسب با نیازشان مشخص گردد. دنا سوله در پروژه های کشاورزی، ورزشی، صنعتی و حتی سوله سبک صادراتی سابقه دارد و با تکیه بر کیفیت متریال و مهندسی دقیق، ساخت سوله ای ایمن، بادوام و اقتصادی را تضمین میکند.
سئوالات متداول
1. آیا سوله خرپایی مناسب مناطق برف‌گیر است؟
بله، با طراحی مناسب شیب سقف و استفاده از خرپای قوسی، میتوان بار برف را به خوبی کنترل کرد.
2. قیمت هر متر مربع سوله خرپایی چقدر است؟
بین ۲٫۵ تا ۳٫۸ میلیون تومان، بسته به نوع پوشش، متریال و منطقه نصب است.
3. سوله خرپایی چند سال عمر میکند؟
با نگهداری صحیح، بین ۳۰ تا ۵۰ سال دوام دارد.
4. آیا سوله خرپا قابل توسعه در آینده است؟
بله، ساختار مدولار آن اجازه افزایش طول یا عرض را میدهد.
5. چه مدت زمان لازم است تا یک سوله خرپایی نصب شود؟
بسته به ابعاد، بین ۲ تا ۴ هفته زمان لازم است.
