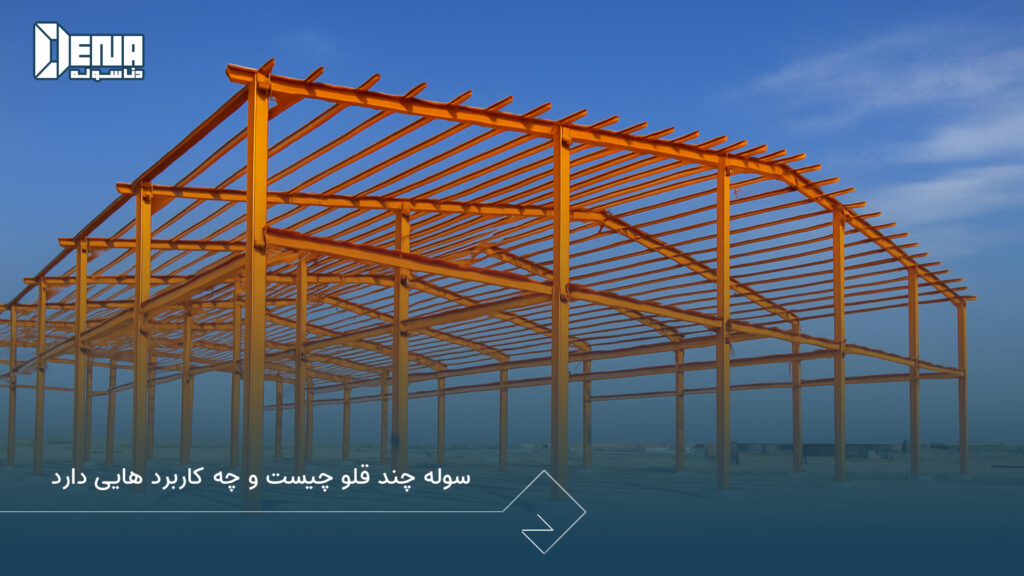

سوله چند قلو چیست و چه کاربرد هایی دارد
سوله چند قلو، که در ادبیات فنی به عنوان سوله های چند دهانه نیز شناخته میشوند، یکی از نوآورانه ترین راه حل ها در حوزه ساخت سازه های صنعتی فلزی به شمار میروند. این سازه ها با هدف بهینه سازی فضا و کاهش هزینه ها طراحی شده اند و در سال های اخیر، با پیشرفت تکنولوژی های مهندسی، کاربرد گسترده ای در صنایع مختلف یافته اند.
سوله چند قلو معمولا با استفاده از قاب های چند دهانه ساخته میشوند تا امکان استفاده از ستون های داخلی فراهم شود. فاصله بین ستون های داخلی میتواند ثابت یا متغیر باشد تا نیازهای خاص سازه را برآورده کند. این طراحی اجازه می دهد تا فضاهای داخلی وسیع با کمترین تعداد ستون ایجاد شوند، به طوری که حرکت آسان تجهیزات مانند لیفتراک و ماشین آلات فراهم شود.
در این مقاله جامع، به بررسی دقیق تعریف، انواع، مزایا، معایب، فرآیند ساخت، مواد مورد استفاده، کاربردها، مقایسه با سایر سوله ها، استانداردها و نکات ایمنی میپردازیم.

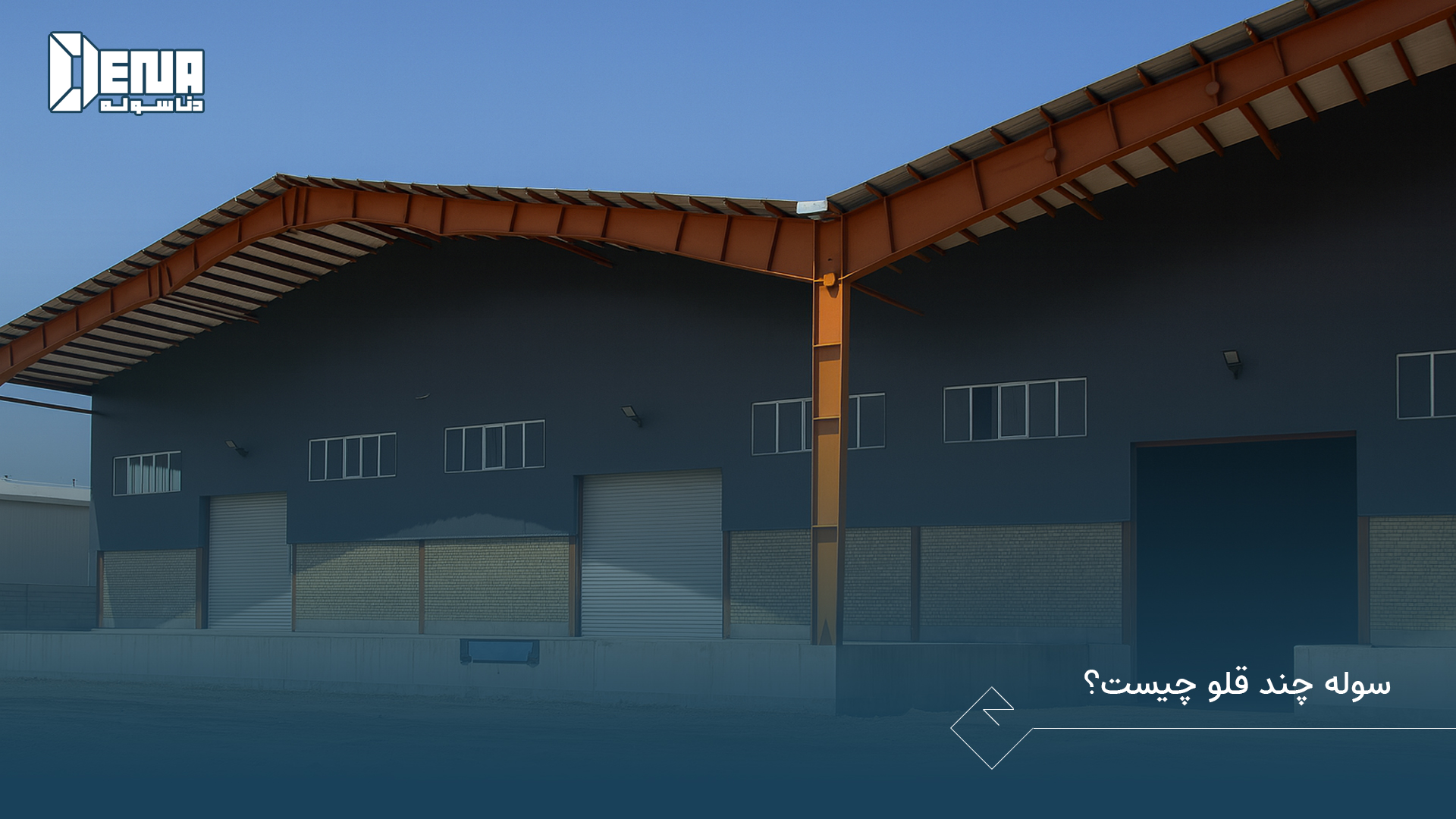

سوله چند قلو چیست؟
در ساخت و ساز صنعتی مدرن، بهره وری، انعطاف پذیری و مقرون به صرفه بودن سه اصل اساسی هستند. یکی از راهکارهای سازه ای که این نیازها را برآورده میکند، سوله چند قلو (Multi-Span Steel Building) است، که از اتصال دو یا چند واحد سوله با استفاده از ستون های مشترک تشکیل میشوند.
برخلاف سوله های تک دهانه که فضای وسیعی بدون ستون میانی ارائه میدهند، سوله چند قلو با تقسیم دهانه به بخش های کوچکتر، حمایت ساختاری بیشتری فراهم میکنند. این پیکربندی اغلب با نمادهایی مانند ۸۸ برای دوقلو یا ۸۸۸ برای سه قلو نشان داده میشود، که عدد ۸ نماد شیب دو طرفه سقف است. بر اساس تعریف فنی، این سوله ها برای دهانه های بیش از ۴۰ متر مناسب هستند، جایی که ساخت یک سوله تک دهانه سنگین و پرهزینه میشود.
تفاوت کلیدی آن با “بچه سوله” این است که بچه سوله یک واحد کوچکتر چسبیده به سوله اصلی است، در حالی که سوله چند قلو واحدهای هم اندازه و متصل هستند. این ساختار اجازه میدهد تا فضایی یکپارچه ایجاد شود، بدون نیاز به دیوارهای جدا کننده کامل، که این امر گردش هوا و حرکت تجهیزات را تسهیل میکند.
در تاریخچه ساخت سوله ها، مفهوم چند دهانه از دهه ۱۹۵۰ میلادی در اروپا رواج یافت، زمانی که صنایع سنگین نیاز به فضاهای بزرگتر داشتند. در ایران نیز، با توسعه صنایع نفت و گاز، این نوع سوله ها از دهه ۱۳۸۰ شمسی محبوب شدند. شرکت هایی مانند دنا سوله کاسپین، با تمرکز بر ساخت سوله در قزوین و گسترش به سایر استان ها، نمونه های موفقی از این سازه ها را اجرا کرده اند.
انواع سوله های چند دهانه
سوله های چند دهانه بر اساس تعداد دهانه، شکل سقف و کاربرد تقسیم بندی میشوند:
سوله های دو دهانه (دوقلو)
با پیکربندی ۸۸، مناسب برای دهانه های ۳۰-۵۰ متری. این نوع برای کارگاه های متوسط ایده آل است و امکان نصب جرثقیل سقفی مستقل در هر دهانه را فراهم میکند.
سوله های سه دهانه یا بیشتر (چند قلو)
مانند ۸۸۸ یا ۸۸۸۸، برای فضاهای بسیار بزرگ مانند انبارهای لجستیکی. این انواع میتوانند تا ۱۰۰ متر عرض داشته باشند، با ستون های میانی که بار را توزیع میکنند.
سوله های شیب دار چند دهانه
سقف با شیب یک طرفه یا دوطرفه، که در مناطق بارانی برای تخلیه آب مناسب است.
سوله های قوسی چند دهانه
با سقف خمیده، که مقاومت بالاتری در برابر باد دارند و برای سالن های ورزشی یا آشیانه هواپیما استفاده میشوند.
سوله های مختلط
ترکیب چند دهانه با بچه سوله، برای کاربردهای ترکیبی مانند تولید و ذخیره سازی. هر نوع بر اساس نیاز مشتری سفارشی سازی میشود، و نرم افزارهای طراحی مانند AutoCAD یا Tekla Structures برای مدل سازی سه بعدی استفاده میگردد.
مواد و متریال مورد استفاده
مواد کلیدی عبارتند از:
- فولاد ساختمانی: ST37 برای قاب ها، ST52 برای نقاط پرتنش.
- پروفیل ها: Z و C برای پرلین ها، HSS برای تیرهای هشتی.
- پوشش سقف: ورق های سینوسی، دامپا یا ساندویچ پانل برای عایق بندی.
- عایق ها: پشم شیشه یا فوم برای کنترل دما.
اجزا و مصالح سازه ای
- قاب های فولادی به دلیل مقاومت بالا، سبکی و دوام در برابر خوردگی
- پنل های فلزی پیش ساخته برای پوشش دیوارها و سقف
- فونداسیون بتنی مسلح برای تحمل بار ستون‌ها
- استفاده از خرپاها یا تیرهای سقفی برای انتقال بار بین ستون ها
- مهاربندها یا بادبندها برای افزایش پایداری در سازه های بزرگ
- گزینه های پوشش سقف و دیوار بسته به شرایط آب و هوا، بودجه و ظاهر موردنظر متفاوت هستند.
برای مثال:
- پنل های عایق در ساختمان های کنترل شده ی دما استفاده میشوند.
- پنل های شفاف یا نورگیر سقفی به تأمین نور طبیعی کمک میکنند.
- سیستم های درب، پنجره و تهویه برای دسترسی آسان و گردش هوای مناسب طراحی میشوند.
مزایای سوله چند قلو
مزایای این سوله ها بر اساس تحقیقات مهندسی، قابل توجه است:
کاهش هزینه ساخت
سوله چند قلو به دلیل استفاده کمتر از فولاد و کاهش حجم کار نیروی انسانی، از نظر اقتصادی مقرون به صرفه تر از ساختمان های تک دهانه هستند.
ساخت سریعتر
به طور متوسط، یک سیستم ساختمان فولادی چند دهانه میتواند در حدود دو سوم زمان لازم برای ساخت سنتی یا سایر روش های ساخت، تکمیل شود.
مصرف انرژی پایینتر
یک سوله های چند دهانه با عایق بندی مناسب میتواند هزینه های گرمایش و سرمایش را به طور چشمگیری کاهش دهد. استفاده از سیستم های سقف و دیوار عایق بندی شده، کارایی حرارتی سازه را حفظ و تضمین میکند.
نیاز کمتر به نگهداری
استفاده از مواد با طول عمر بالا، نیاز به نگهداری را کاهش داده و مشکلاتی مانند خوردگی سازه، پوسیدگی یا آسیب ناشی از حشرات را حذف میکند.
توسعه آسان
ساختمان های فولادی چنددهانه به راحتی قابل گسترش هستند. این کار با برداشتن دیوار انتهایی، نصب قاب جدید و افزودن پانل های سقف و دیوار مشابه انجام میشود. در بسیاری از موارد، پانل های دیوار انتهایی موجود را میتوان دوباره استفاده کرد.
در مقایسه با سوله‌های جداگانه، سوله های چند قلو تا ۱۰% فضای زمین کمتری اشغال میکنند.
طراحی سوله چند قلو
- دهانه و عرض Bays: معمولا بین ۶ تا ۱۲ متر است؛ برای عرض های بیش از ۵۰ متر به ستون های داخلی نیاز میشود.
- سیستم سقف: بسته به نیاز میتوان از قاب پرتال، سقف شیب دار یا خرپا استفاده کرد.
- جایگذاری ستون ها: باید بین کارایی سازه و دسترسی داخلی تعادل ایجاد شود.
- یکپارچه سازی جرثقیل سقفی: میتوان برای هر دهانه یک سیستم جرثقیل نصب کرد یا از سیستم یکپارچه استفاده نمود.
- طراحی فونداسیون: به دلیل پخش شدن بار بین ستون ها، ابعاد فونداسیون کوچکتر خواهد بود.
معایب و چالش های سوله های چند قلو
هرچند مزایا غالب هستند، اما چالش‌هایی وجود دارد:
- پیچیدگی طراحی: نیاز به محاسبات دقیق برای ستون های مشترک، که ممکن است هزینه طراحی را افزایش دهد.
- محدودیت دسترسی جانبی: ستون های میانی میتوانند مانع حرکت وسایل نقلیه شوند، که با طراحی دهانه های کوچکتر (مثلا جفتی) قابل حل است.
- تجمع برف و باران: در مناطق سردسیر، برف در نقاط اتصال جمع میشود، که نیازمند طراحی با شیب بیشتر یا سیستم‌های گرمایشی است.
- هزینه اولیه بالاتر برای دهانه‌های کوچک: برای پروژه‌های کوچک، سوله تک دهانه اقتصادی‌تر است.
- نیاز به نگهداری: اتصالات جوشی باید دوره ای بررسی شوند تا از خوردگی جلوگیری شود.
با این حال، این معایب با برنامه ریزی مناسب، مانند استفاده از مواد مقاوم، قابل مدیریت هستند.
هزینه های نگهداری سوله های چند دهانه
افزودن ستون داخلی به ساختار سوله های چند دهانه میتواند وزن کلی سازه و هزینه ساخت را کاهش دهد. هرچند این ستون‌ها ممکن است فضای آزاد داخلی را محدود کنند، اما با طراحی هوشمندانه میتوان آن‌ها را طوری جایگذاری کرد که هماهنگی کامل با کاربرد نهایی ساختمان حفظ شود. با این حال، نیاز به نیروی کار بیشتر و طراحی دقیق‌تر ممکن است بخشی از این صرفه‌جویی را کاهش دهد.
به طور کلی، هزینه ساخت سوله چند قلو به عوامل زیر بستگی دارد:
- ابعاد و مقیاس پروژه: هرچه ابعاد بزرگتر باشد، نیاز به مصالح و طراحی پیچیده‌تر افزایش می‌یابد.
- نوع مصالح و طراحی سازه: ستون‌های داخلی میتوانند مصرف مصالح را کاهش دهند، اما نیاز به برنامه‌ریزی و اجرای دقیق ممکن است بخشی از این کاهش را جبران کند.
- نیروی کار و پیچیدگی اجرا: طراحی و نصب ستون‌ها نیازمند تخصص و زمان بیشتر است.
- استفاده از قطعات پیش‌ساخته و ماژولار: این روش‌ها هزینه‌ها و زمان ساخت را کاهش میدهند و کیفیت سازه را تضمین میکنند. همچنین امکان توسعه یا بازسازی آینده را ساده‌تر می‌سازند.
در نظر گرفتن کل هزینه چرخه عمر سازه، شامل نگهداری و مصرف انرژی، دید جامع‌تری از ارزش سرمایه‌گذاری بلندمدت ارائه میدهد.

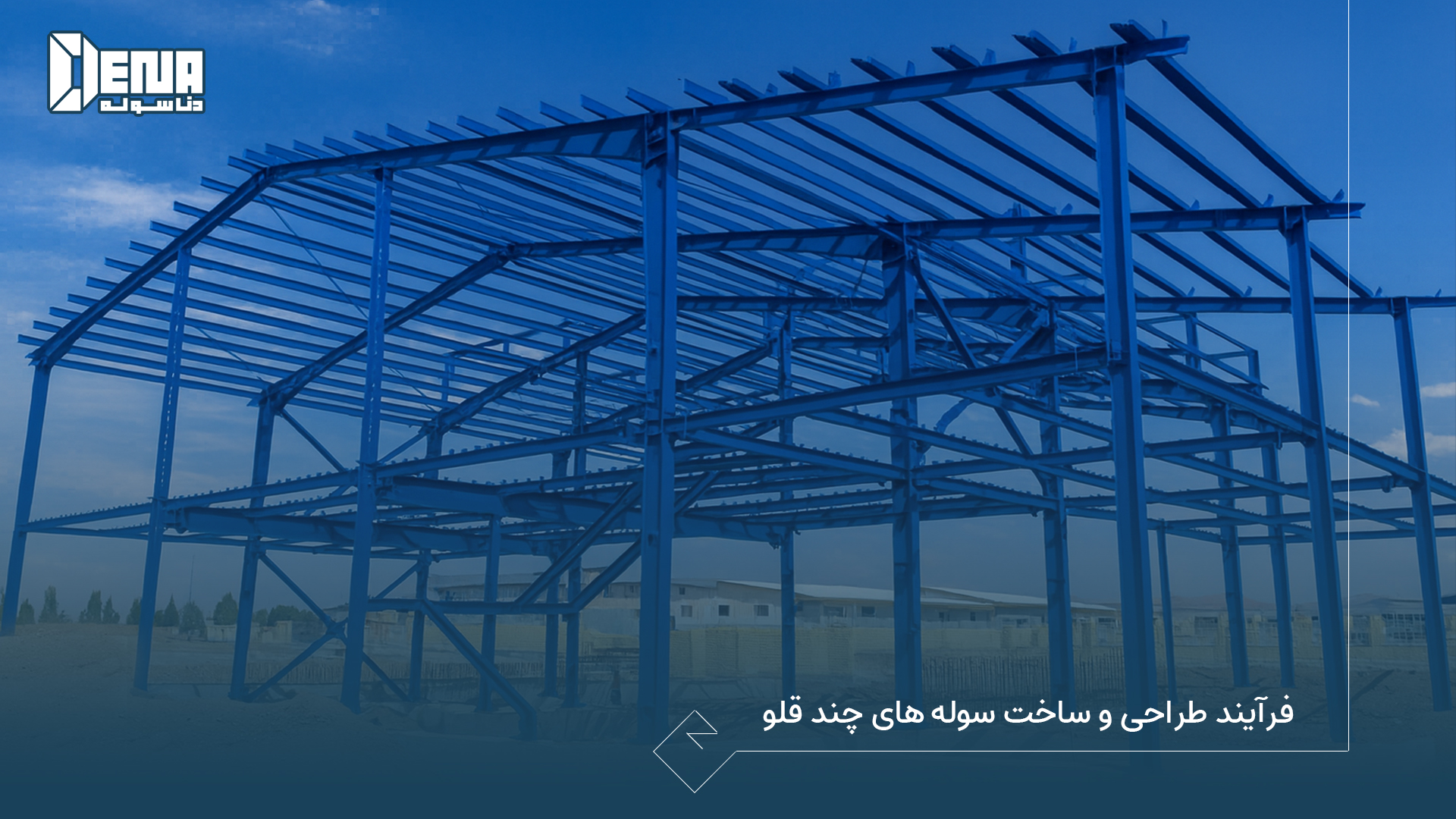

فرآیند طراحی و ساخت سوله های چند قلو
برنامه ریزی برای ساخت یک سوله های چند دهانه نیازمند بررسی دقیق نوع کاربری، فضای در دسترس و میزان بارهای وارده است. مهندسان باید تعداد و محل ستون های داخلی را به گونه‌ای تعیین کنند که تعادل بین پشتیبانی سازه و کارایی حفظ شود. همچنین نوع فونداسیون، شرایط خاک و مقررات محلی ساختمان نقش مهمی در طراحی دارند. فرآیند ساخت سوله های چند دهانه شامل مراحل زیر است:
- بررسی نیازها و طراحی اولیه: ارزیابی زمین، بارها (باد، برف، زلزله) و کاربرد. استفاده از نرم‌افزار برای مدل‌سازی.
- تهیه مواد: خرید ورق‌های فولادی، پروفیل‌ها و پوشش‌ها.
- برشکاری و جوشکاری: برش ورق‌ها با دستگاه CNC، ساخت قاب‌ها در کارخانه.
- مونتاژ و نصب: حمل به محل، نصب ستون‌ها، تیرها و سقف. برای سوله‌های چند قلو، ستون‌های مشترک ابتدا نصب میشوند.
- پوشش و عایق بندی: نصب ورق‌های سقفی، دیوارها و عایق‌ها.
- نصب تجهیزات جانبی: مانند جرثقیل سقفی (۱۰-۴۰ تن) و سیستم‌های روشنایی.
کل فرآیند برای یک سوله ۲۰۰۰ متری مربعی، ۱-۳ ماه طول میکشد. شرکت دنا سوله با ماشین آلات پیشرفته، این فرآیند را بهینه میکند. توجه داشته باشید که در طراحی سوله صنعتی باید به جزئیات داخلی هم توجه کنند.
مثلا محل ستون‌ها نباید مانع حرکت تجهیزات بزرگ یا کاهش کارایی جریان کاری شود. راه‌های دسترسی، خروج اضطراری و زیرساخت‌هایی مانند لوله‌کشی و سیم‌کشی برق باید در چیدمان در نظر گرفته شوند. همچنین مقررات ایمنی، نیاز به عایق‌کاری و مقاومت در برابر شرایط آب‌وهوایی باید در مراحل ابتدایی طراحی لحاظ شود تا از تغییرات پرهزینه در آینده جلوگیری گردد.
کاربردها در صنایع مختلف
سوله های چند دهانه در صنایع زیر کاربرد دارند:
- صنایع تولیدی: جداسازی خطوط تولید، مانند کارخانه های غذایی یا خودروسازی.
- انبارها و لجستیک: ذخیره سازی دسته بندی شده، با امکان حرکت آسان کالا.
- پتروشیمی و نفت: ذخیره ایمن مواد خطرناک در دهانه های جدا.
- کشاورزی: سالن های نگهداری دام یا فرآوری محصولات.
- ورزشی و تجاری: سالن های چند منظوره یا مراکز خرید.
مثلاً در پروژه های دنا سوله، این سازه ها برای بیش از ۱۰۰ پروژه صنعتی در استان های مختلف استفاده شده اند.
مقایسه با سوله های تک دهانه
سوله های چند دهانه سازه ای است که به کمک یک یا چند ردیف ستون داخلی به چند بخش (Bay) تقسیم میشود. درحالی که سیستم تک دهانه کل فضا را بدون ستون داخلی از یک دیوار تا دیوار دیگر پوشش میدهد، سوله های چند دهانه با تقسیم دهانه ها به بخش های کوچکتر و افزودن ستون های میانی، بارهای وارد بر سازه را پخش میکند.
سوله های چند قلو در مقابل تک دهانه
- فضا: چند قلو فضایی تقسیم شده ارائه میدهد، تک دهانه فضای باز.
- هزینه: چند قلو ارزانتر برای عرض های بزرگ.
- مقاومت: چند قلو پایدارتر در بارهای جانبی.
- کاربرد: چند قلو برای صنایع پیچیده، تک دهانه برای آشیانه ها.
کدام گزینه مناسب تر است؟
انتخاب بین ساختمان تک دهانه و چنددهانه بستگی به نیازها و اولویت های خاص شما دارد. باید عواملی مانند کاربری ساختمان، نیازهای فضایی، بودجه و برنامه های بلند مدت کسب و کار را در نظر بگیرید. هر دو نوع سازه نسبت به روش های سنتی مزایای زیادی دارند، اما لازم است قبل از تصمیم گیری گزینه ها را به دقت بررسی کنید. اگر انعطاف پذیری و فضای باز برایتان اهمیت دارد، ساختمان تک دهانه میتواند گزینه بهتری باشد.
| ویژگی | سوله های چند دهانه | تک‌دهانه |
|---|---|---|
| ستون داخلی | دارد (۱ یا چند ردیف) | ندارد (فضای باز کامل) |
| بهره‌وری سازه | مناسب‌تر برای ساختمان‌های عریض | مناسب برای فضاهای باز و بدون مانع |
| مصرف فولاد | کمتر در هر متر مربع | بیشتر به دلیل ابعاد بزرگتر تیرها |
| هزینه ساخت | اقتصادی‌تر برای ساختمان‌های بزرگ | پرهزینه‌تر با افزایش عرض |
| کاربردها | انبارها، کارخانه‌ها، مراکز لجستیک | سالن‌های ورزشی، نمایشگاه‌ها، سوله‌های بدون ستون |
نتیجه گیری
اگر پروژه شما نیازمند عرض زیاد، ارتفاع سقف متوسط و بهینه‌سازی اقتصادی است، ساختمان فولادی چنددهانه میتواند بهترین انتخاب باشد. این سیستم با استفاده از ستون‌های میانی، بارهای سازه‌ای را به‌طور مؤثرتری تقسیم کرده و ضمن کاهش هزینه‌ها، امکان طراحی داخلی انعطاف‌پذیرتری را فراهم میکند.
سوله‌های چنددهانه راهکاری مؤثر و چندمنظوره برای پوشش فضاهای بزرگ با پایداری بالا هستند. این نوع سازه علاوه بر صرفه‌جویی در هزینه، از مزایای قابل توجهی مانند انعطاف‌پذیری، مقیاس‌پذیری و دوام بلندمدت برخوردار است و در بخش‌های کشاورزی، صنعتی، تجاری و آموزشی کاربرد گسترده‌ای دارد.
با برنامه‌ریزی دقیق، انتخاب مصالح باکیفیت و نگهداری منظم، این ساختمان‌ها میتوانند دهه‌ها ارزش و کارایی پایدار برای صاحبان خود فراهم کنند. سوله‌های چند قلو، با ترکیبی از کارایی و اقتصاد، به‌عنوان آینده سازه‌های صنعتی شناخته میشوند.
انتخاب یک شرکت معتبر مانند دنا سوله تضمین میکند پروژه شما با استاندارد بالا، طراحی سفارشی و پایداری بلندمدت اجرا شود. برای مشاوره و اطلاعات بیشتر، با کارشناسان ما تماس بگیرید.
شناخت اصول و مزایای ساختمان‌های چند دهانه به تصمیم گیرندگان کمک میکند انتخاب‌های آگاهانه و مطابق با اهداف عملیاتی و بودجه خود داشته باشند. این رویکرد، سرمایه‌گذاری هوشمندانه‌ای است که هم از نظر اقتصادی و هم از نظر عملکردی ارزش‌آفرین خواهد بود.
حداکثر عرض سوله های چند دهانه چقدر است؟
حد مشخصی وجود ندارد، اما معمولاً بین ۶۰ تا ۱۰۰ متر متداول است.
آیا سوله های چند دهانه ارزان تر از تک دهانه هستند؟
بله، به‌ویژه در عرض‌های زیاد، به دلیل مصرف فولاد کمتر.
آیا امکان نصب جرثقیل سقفی وجود دارد؟
بله، هر دهانه میتواند جرثقیل جداگانه داشته باشد یا سیستم یکپارچه طراحی شود.
طراحی سوله های چند دهانه سخت‌تر است؟
تنها نیاز به تحلیل دقیق‌تری در محل ستون‌ها دارد، اما نرم‌افزارهای مهندسی این کار را ساده میکنند.
آیا ستون های داخلی مزاحم تجهیزات یا جانمایی میشوند؟
به طراحی بستگی دارد. اگر درست جانمایی شوند، میتوانند بین راهروها یا ماشین‌آلات قرار بگیرند و مشکلی ایجاد نکنند.
