ورق ذوزنقه گالوانیزه
ورق ذوزنقه گالوانیزه
ورق ذوزنقه به دلیل طراحی مهندسی‌شده و بهره‌وری ساختاری بالا، به عنوان استاندارد طلایی برای پوشش سقف سوله‌ها، انبارها و مراکز صنعتی شناخته میشود. گام‌های بلند و زاویه‌دار این ورق، ضمن ایجاد ظاهری مدرن و منظم، مقاومت بی‌نظیری در برابر بارهای سنگین مانند برف ایجاد کرده و آب باران را با سرعت و کارایی بالا از روی سقف تخلیه می‌کند. اگر به دنبال یک پوشش مستحکم، اقتصادی و با نصب سریع برای سقف‌های با دهانه بزرگ هستید، ورق ذوزنقه بهترین و مطمئن‌ترین گزینه پیش روی شماست.
ورق ذوزنقه نوعی ورق گالوانیزه است که به دو دسته ورق های رنگی گالوانیزه و ورق گالوانیزه تقسیم می‌شوند. ورق ذوزنقه گالوانیزه جزو پرکاربردترین ورق های تولید شده در دنا سوله محسوب میشود. ضخامت ورق ذوزنقه بسته به سفارش مشتری بین ۰٫۳ میلی متر تا ۲ میلی‌متر متغیر است و در عرض ۱۰۰ الی ۱۲۵ سانتیمتر تولید میشود. ورق ذوزنقه در دو گروه رنگی و بدون رنگ به بازار عرضه میگردند.
ورق ذوزنقه چیست؟
ورق ذوزنقه، نوعی ورق فلزی است که از جنس فولاد گالوانیزه یا رنگی با طراحی خاص ذوزنقه‌ای شکل تولید میشود. این ورق‌ها به دلیل طراحی هندسی خاص خود، مقاومت بالا در برابر فشار و ضربه نسبت به سایر مدل ها دارند و به طور گسترده در پوشش سقف ها، دیوارها و نماهای ساختمان های صنعتی و تجاری و گاها ویلایی به کار می روند. ورق ذوزنقه به دلیل استحکام و دوام زیاد، انتخابی مناسب برای پروژه های صنعتی و ساخت وسازهای سنگین است.
علاوه بر این، نصب آسان و سرعت بالای اجرا، از دیگر ویژگی های این محصول به شمار می رود. که ضخامت 0/5 میل رایج ترین در بازار است ٬عرض این فرمینگ ورق 100 و 125 سانتی متر است و عرض مفید پس از نصب به ترتیب است. طول ورق به انتخاب مشتری است ولی به دلیل محدودیت در فرمینگ و سختی در ارسال بار بهتر است حداکثر طول 6 متری را انتخاب کنید.
این نوع ورق دارای مقاومت بالایی بوده که به عنوان ورق شیروانی جهت پوشش سقف های شیبدار، حصار کشی، سوله سازی، بتن ریزی سقف ساختمان و غیره مورد استفاده قرار می گیرد. ورق ذوزنقه گالوانیزه دارای فرمینگ خاصی است که با کمک دستگاه های خاص آن را به این شکل در می آورند.
ورق شیروانی ذوزنقه ای چیست؟
ورق شیروانی ذوزنقه ای یکی از پرکاربردترین انواع ورق های گالوانیزه فرم دار است که به دلیل شکل خاص و مقاومت بالا، در پوشش سقف ها و دیوارهای بیرونی ساختمان ها استفاده می شود. این نوع ورق پس از عبور از دستگاه فرمینگ، به صورت خطوط موازی و برجسته با طرح ذوزنقه ای شکل درمی آید که به آن زیبایی، استحکام و قابلیت تحمل بار بیشتری می بخشد.
ورق های ذوزنقه ای معمولاً از جنس گالوانیزه، آلوزینک یا ورق رنگی پیش رنگ شده تولید می شوند و در ضخامت ها و رنگ های مختلفی در بازار موجود هستند. این ورق ها به دلیل مقاومت بالا در برابر رطوبت، زنگ زدگی و عوامل محیطی، انتخابی ایده آل برای سازه هایی مانند سوله ها، انبارها، ویلاها، کارگاه ها و حتی ساختمان های مسکونی هستند.
طرح ذوزنقه ای این ورق نه تنها باعث زیبایی نمای ساختمان می شود، بلکه با هدایت بهتر آب باران و جلوگیری از تجمع آب روی سقف، عمر مفید سازه را افزایش می دهد.

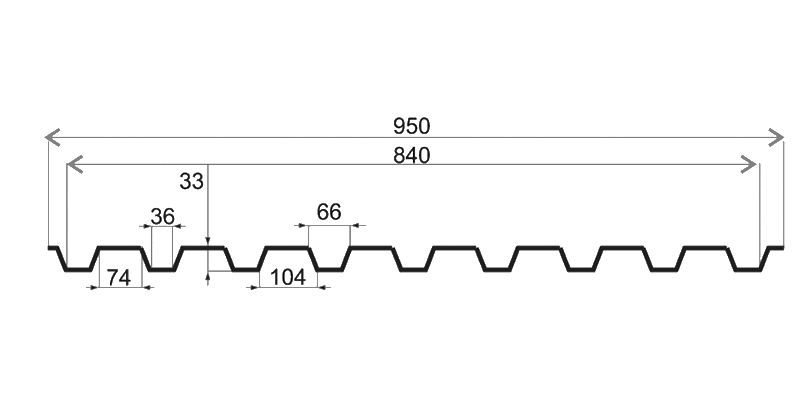

ابعاد و مشخصات فنی ورق ذوزنقه:
| ویژگی | مقدار |
|---|---|
| عرض کلی | ۹۵۰ میلی‌متر |
| عرض مفید | ۸۴۰ میلی‌متر |
| ارتفاع پروفایل | ۳۳ میلی‌متر |
| فاصله‌ی گام‌ها | ۱۰۴ میلی‌متر |
| طول | ۱ الی ۱۵ متر (سفارشی) |
| ضخامت ورق | ۰٫۴۵ – ۰٫۶۰ میلی‌متر |
| جنس ورق | ورق رنگی – گالوانیزه |
ویژگی های ورق ذوزنقه رنگی
ویژگی های دیگر ورق ذوزنقه که آن را برای خرید با ارزش‌تر نموده است
ضخامت ورق ذوزنقه طبق خواست مشتری بین ۰٫۴ و ۰٫۶ میلی‌متر متغیر خواهد بود و افزایش ضخامت سبب افزایش مقاومت آن نیز خواهد
شبرای طول ورق می‌توانید اندازه خاص خود را ارائه نماییدتوجه داشته باشید که با نورد ورق به صورت ذوزنقه از عرض آن کاسته خواهد شد و برای مثال برای یک ورق گالوانیزه ۹۵ سانتی متری در اثر ذوزنقه ای کردن عرض آن حدود ۸۴ سانتیمتر خواهد شد.
ورق ذوزنقه بر روی کار باید حتما همپوشانی داشته باشند و قرار گرفتن ورق‌های ذوزنقه در داخل یکدیگر سبب خواهد شد که ورق های ذوزنقه امکان جابجایی و یا تغییر مکان نداشته باشند و عرض مفید ورق ذوزنقه کمتر خواهد شد و به همین دلیل باید بیشتر از متراژ اقدام به خرید ورق ذوزنقه برای سقف نمایید.
ویژگی های دیگر ورق های ذورنقه
- تنوع رنگی بالا
ورق ذوزنقه رنگی در رنگ های متنوعی همچون قرمز، آبی، سبز، سفید، نارنجی و بسیاری دیگر تولید می شود که این تنوع امکان استفاده از آن در پروژه های با طراحی خاص را فراهم می کند. - مقاومت در برابر اشعه UV
پوشش رنگی این ورق ها مقاومت بالایی در برابر اشعه ماورای بنفش خورشید دارد و از رنگ پریدگی و کاهش کیفیت ظاهری آن در طول زمان جلوگیری می کند. - مقاومت در برابر زنگ‌زدگی و خوردگی
رنگ کوره ای که با حرارت بالا روی ورق اعمال می شود، باعث افزایش دوام و مقاومت ورق در برابر عوامل جوی همچون رطوبت، باران اسیدی و شرایط سخت محیطی می شود. - طول عمر بالا
به دلیل استفاده از مواد اولیه باکیفیت و پوشش محافظ، ورق ذوذنقه رنگی معمولاً طول عمر بیشتری نسبت به انواع معمولی دارد و نیاز به نگهداری کمتری دارد. - زیبایی و جذابیت بصری
این ورق ها به دلیل طراحی موج دار و رنگی خود، جلوه ای زیبا و مدرن به سازه می بخشند و در پروژه های معماری با اهداف زیبایی شناسی کاربرد بالایی دارند.
کاربردهای ورق ذوذنقه رنگی
- پوشش سقف های شیروانی
یکی از پرکاربردترین استفاده های این ورق ها در پوشش سقف های شیروانی است. به دلیل طراحی موج دار، آب باران به راحتی از روی ورق جریان پیدا می کند و از تجمع آب یا رطوبت جلوگیری می شود. - دیوارهای سوله و کارگاه ها
ورق ذوذنقه رنگی برای دیوارهای جانبی سوله ها، کارگاه ها و ساختمان های صنعتی به دلیل مقاومت بالا و زیبایی مورد استفاده قرار می گیرد. - پوشش پارکینگ ها و سایبان ها
به دلیل مقاومت در برابر نور خورشید و بارندگی، این ورق ها گزینه ای ایده آل برای سایبان ها، پارکینگ ها و فضاهای باز هستند. - نمای بیرونی ساختمان ها
در پروژه های مدرن معماری، از ورق ذوذنقه رنگی به عنوان نمای خارجی ساختمان ها برای ایجاد جلوه ای مدرن و منحصر‌به فرد استفاده می شود. - حصارکشی
این ورق ها برای حصارکشی باغ ها، مزارع یا پروژه های ساختمانی استفاده می شوند که علاوه بر ایجاد زیبایی، محافظت مناسبی ارائه می دهند.
مزایای ورق ذوزنقه رنگی نسبت به ورق های معمولی
- زیبایی بیشتر: رنگ های متنوع و درخشان آن باعث ایجاد جلوه ای زیبا و مدرن در سازه می شود.
- دوام بالاتر: پوشش رنگ کوره ای مقاومت ورق را در برابر خوردگی، رنگ پریدگی و آسیب های محیطی افزایش می دهد.
- نگهداری کمتر: این ورق ها نیاز به تعمیر و نگهداری کمتری دارند و در طول زمان کیفیت خود را حفظ می کنند.
- وزن سبک و نصب آسان: وزن این ورق ها نسبت به دیگر پوشش های سقفی کمتر است و نصب آن ها سریع و ساده است.
پوشش سقف های شیبدار با ورق ذوزنقه
یکی از رایج ترین کاربردهای ورق ذوزنقه ای، استفاده در پوشش سقف های شیروانی و شیبدار است. این ورق ها علاوه بر ظاهر زیبا، توان تحمل وزن برف و باران را دارند و از نفوذ رطوبت جلوگیری می کنند.
استفاده از ورق ذوزنقه در دیوار پوش و نمای بیرونی
در بسیاری از سوله ها، کارگاه ها و انبارهای صنعتی، از این ورق ها به عنوان دیوارپوش و نمای خارجی استفاده می شود. رنگ بندی متنوع و سطح براق آن باعث ایجاد نمایی زیبا و مقاوم در برابر شرایط آب و‌هوایی می شود.
استفاده از ورق ذوزنقه در سقف کاذب و پوشش داخلی سوله ها
ورق ذوزنقه فقط مخصوص پوشش خارجی سوله ها و شیروانی ها نیست، بلکه به دلیل ویژگی های ساختاری، زیبایی و مقاومت بالا، در فضاهای داخلی و سقف های کاذب سوله ها هم کاربرد گسترده ای داردتا هم عایق صوتی و حرارتی فراهم کند و هم ظاهر یکنواختی ایجاد نماید. این نوع استفاده بیشتر در پروژه های صنعتی، تجاری و حتی نیمه صنعتی دیده می شود.
حصارکشی و دیوارکشی موقت با ورق ذوزنقه
در پروژه های عمرانی، اغلب از ورق های ذوزنقه ای برای حصارکشی و ایجاد دیوارهای موقت اطراف کارگاه یا محل ساخت وساز استفاده می شود.
ساخت کانکس و سازه های پیش ساخته
ورق های ذوزنقه ای در بدنه و سقف کانکس ها و ساختمان های پیش ساخته نیز کاربرد زیادی دارند، چون وزن کمی دارند و نصب آن ها آسان است.
مزایای استفاده از ورق ذوزنقه ای گالوانیزه
ورق ذوزنقه ای گالوانیزه به دلیل ساختار خاص، فرآیند پوشش دهی با روی (Zn) و فرم دهی مهندسی شده، مزایای زیادی نسبت به دیگر انواع ورق های فلزی دارد. در ادامه به مهم ترین این مزایا اشاره میکنیم:
مقاومت بالا در برابر خوردگی و زنگ زدگی
گالوانیزه بودن این ورق باعث می شود تا در برابر رطوبت، باران، برف و مواد شیمیایی مقاوم باشد. این ویژگی، طول عمر بالای آن را تضمین می کند، حتی در مناطق مرطوب و ساحلی.
استحکام مکانیکی فوق العاده
فرم ذوزنقه ای باعث می شود ورق ها در برابر فشار، ضربه و بادهای شدید مقاومت بیشتری داشته باشند. به همین دلیل برای پوشش سقف در مناطق بادخیز بسیار مناسب اند.
وزن سبک، نصب آسان
این ورق ها در عین مقاوم بودن، وزن زیادی ندارند و همین موضوع باعث می شود حمل ونقل، جابجایی و نصب آن ها سریع و بدون دردسر انجام شود.
تنوع در رنگ و ضخامت
ورق های ذوزنقه ای در رنگ های متنوع تولید می شوند که می توان آن ها را با طراحی نمای ساختمان هماهنگ کرد. همچنین تنوع در ضخامت باعث شده برای کاربردهای مختلف انتخاب راحت تری داشته باشیم.
صرفه جویی در هزینه
با توجه به عمر طولانی و نیاز کم به نگهداری، استفاده از ورق ذوزنقه ای گالوانیزه در بلند مدت مقرون به صرفه است. همچنین هزینه نصب آن نسبت به بسیاری از پوشش های دیگر کمتر است.
قابلیت بازیافت و سازگاری با محیط زیست
جنس فولادی این ورق ها باعث می شود که پس از پایان عمر مفید، بتوان آن ها را بازیافت کرد. این موضوع برای پروژه هایی که به پایداری محیط زیست اهمیت می دهند، یک مزیت بزرگ است.
تفاوت ورق ذوزنقه ای با ورق کرکره ای
ورق های فرم دار، دو نوع بسیار پرکاربرد دارند: ورق ذوزنقه ای و ورق کرکره ای (سینوسی). هر دوی این ورق ها از ورق گالوانیزه، رنگی یا روغنی ساخته می شوند، اما از نظر شکل ظاهری، کاربرد و عملکرد تفاوت هایی دارند که در ادامه به آن ها اشاره می کنیم:
شکل ظاهری و فرم دهی
- ورق ذوزنقه ای دارای طرحی با لبه های زاویه دار و خطوط صاف و زاویه دار است که نمایی مدرن و صنعتی دارد.
- ورق کرکره ای (سینوسی) به شکل موج دار و منحنی فرم داده شده که ظاهری سنتی تر دارد.
مقاومت و استحکام
- ورق ذوزنقه ای به دلیل فرم هندسی قوی تر، مقاومت بیشتری در برابر فشار، باد، برف و ضربه دارد.
- ورق کرکره ای مقاومت کمتری نسبت به نوع ذوزنقه ای دارد و بیشتر برای پروژه های سبک تر استفاده می شود.
کاربرد
- ورق ذوزنقه ای بیشتر برای پوشش سقف های شیبدار، دیوار سوله ها، سقف انبارها و نمای خارجی استفاده می شود.
- ورق کرکره ای معمولاً در پوشش داخلی، سقف های سبک، حصارکشی های موقت و پوشش های ظاهری سنتی کاربرد دارد.
ظاهر نهایی پروژه
- اگر هدف، ساخت نمایی مدرن و صنعتی باشد، ورق ذوزنقه ای انتخاب بهتری است.
- اما اگر ظاهر سنتی تر و کلاسیک مدنظر باشد، ورق کرکره ای گزینه مناسب تری است.
نصب و همپوشانی
هر دو نوع نصب آسانی دارند، ولی ورق ذوزنقه ای به دلیل پهنای بیشتر، تعداد ورق کمتری برای پوشش یک سطح نیاز دارد و درزهای کمتری ایجاد می کند.
روش تولید ورق ذوزنقه ای و دستگاه فرمینگ آن
تولید ورق شیروانی ذوزنقه ای به کمک دستگاه های مخصوص فرمینگ سرد انجام می گیرد. در این فرآیند، ورق گالوانیزه یا رنگی بدون نیاز به حرارت، از بین مجموعه ای از غلطک ها عبور داده می شود و به شکل ذوزنقه ای فرم میگیرد.
مراحل تولید ورق ذوزنقه ای
تغذیه ورق خام (کویل گالوانیزه): ابتدا رول یا کویل ورق گالوانیزه در دستگاه قرار می گیرد و توسط غلطک تغذیه وارد خط تولید می شود.
فرم دهی توسط غلطک ها: ورق از بین چندین جفت غلطک عبور داده می شود. هر جفت غلطک بخشی از فرم ذوزنقه ای را روی ورق ایجاد می کند. این کار با دقت بالا انجام میشود تا شکل نهایی دقیق و یکنواخت باشد.
برش به طول دلخواه: بعد از فرم دهی، ورق با استفاده از گیوتین اتوماتیک یا دستی در طول های مورد نیاز برش داده می شود. این طول ها قابل سفارشی سازی بر اساس نیاز مشتری هستند.
دستگاه فرمینگ ذوزنقه ای چیست؟
دستگاه فرمینگ ورق ذوزنقه ای یکی از دستگاه های صنعتی پرکاربرد در کارخانه های تولید ورق شیروانی است. این دستگاه ویژگی های زیر را دارد:
- قابلیت تنظیم طرح و موج های ذوزنقه ای مختلف
- دقت بالا در فرم دهی و برش
- سرعت بالا در تولید (حدود 10 تا 30 متر در دقیقه)
- قابلیت کار با ضخامت های مختلف ورق
نکته: کیفیت نهایی ورق ذوزنقه ای تا حد زیادی به دقت و طراحی غلطک های دستگاه فرمینگ بستگی دارد. دستگاه های پیشرفته تر، فرم زیباتر و یکنواخت تری ایجاد می کنند.
راهنمای انتخاب ورق شیروانی
انتخاب ورق ذوزنقه به معنای انتخاب استحکام و کارایی است. اما برای بهره‌برداری کامل از پتانسیل این محصول مهندسی‌شده، باید با جزئیات فنی و تفاوت‌های آن با سایر ورق‌ها آشنا باشید. درک اینکه چرا ورق ذوزنقه از ورق سینوسی قوی‌تر است یا مفهوم “عرض مفید” در محاسبه تعداد ورق چقدر اهمیت دارد، به شما کمک می‌کند تا خریدی دقیق، اقتصادی و کاملاً متناسب با نیازهای سازه‌ای پروژه خود انجام دهید.
تفاوت ورق ذوزنقه و ورق سینوسی: کدام قوی‌تر است؟
پاسخ کوتاه و قاطع: ورق ذوزنقه به مراتب قوی‌تر است. اما دلیل این برتری ساختاری چیست؟
تصور کنید هر دو ورق مانند یک پل عمل می‌کنند. ورق سینوسی با موج‌های نرم و گرد خود، مانند یک پل قوسی ساده است. اما ورق ذوزنقه با گام‌های زاویه‌دار و سطوح صاف، مانند یک پل با خرپاهای مهندسی‌شده عمل می‌کند.
دلیل فنی این استحکام در شکل هندسی آن نهفته است. گام‌های تیز و دیواره‌های عمودی در ورق ذوزنقه، مانند تیرچه‌های کوچکی عمل می‌کنند که در ساختار ورق ادغام شده‌اند. این طراحی، مقاومت ورق را در برابر بارهای خمشی (مانند وزن برف یا فشار باد) به شدت افزایش می‌دهد. در مقابل، موج‌های گرد در ورق سینوسی چنین مقاومت ساختاری متمرکزی را ایجاد نمی‌کنند.
این تفاوت در عمل چه معنایی برای شما دارد؟
فاصله بیشتر بین تیرهای فرعی:
به دلیل استحکام بالاتر ورق ذوزنقه، می‌توانید تیرهای فرعی (پرلین‌ها) را با فاصله بیشتری از یکدیگر نصب کنید که این امر به معنای صرفه‌جویی در مصرف پروفیل و کاهش هزینه اسکلت‌بندی سقف است.
تحمل بار بیشتر:
در مناطقی با بارش برف سنگین، ورق ذوزنقه با اطمینان خاطر بسیار بیشتری وزن انباشته شده را تحمل می‌کند و از تغییر شکل یا آسیب به سقف جلوگیری می‌کند.
نتیجه‌گیری: برای پروژه‌های عمومی و سقف‌های کوچک، هر دو ورق کارایی دارند. اما برای سوله‌ها، انبارها، کارخانجات و هر سقفی با دهانه بزرگ یا در مناطق برفی، ورق ذوزنقه انتخاب فنی، ایمن‌تر و مهندسی‌شده‌تری است.
عرض مفید ورق ذوزنقه به چه معناست؟
این یکی از مهم‌ترین و در عین حال ساده‌ترین مفاهیم فنی است که ندانستن آن میتواند منجر به اشتباه در سفارش و تحمیل هزینه‌های اضافی شود.
عرض کلی (Total Width): این همان عرض کامل ورق خام است که از کارخانه خارج میشود (مثلاً ۱۰۰ یا ۱۲۵ سانتیمتر).
همپوشانی (Overlap): برای اینکه سقف کاملاً آب‌بند شود، هنگام نصب، یک یا دو گام از لبه هر ورق باید روی ورق مجاور خود قرار گیرد. به این میزان پوشش مشترک، همپوشانی یا اورلپ می‌گویند.
عرض مفید (Effective Width): این همان عرضی است که هر ورق، پس از کسر میزان همپوشانی، به طور خالص به پوشش سقف شما اضافه می‌کند. فرمول ساده آن این است:
عرض مفید = عرض کلی – عرض همپوشانی
چرا این مفهوم برای شما حیاتی است؟
تمام محاسبات شما برای تعیین تعداد ورق مورد نیاز برای پروژه، باید فقط و فقط بر اساس عرض مفید انجام شود. اگر بر اساس عرض کلی محاسبه کنید، در پایان کار با کمبود ورق مواجه خواهید شد.
مثال عملی: فرض کنید عرض سقف شما ۱۰ متر (۱۰۰۰ سانتیمتر) است و شما ورق با عرض کلی ۱۲۵ سانتیمتر و عرض مفید ۱۱۵ سانتیمتر خریداری کرده‌اید.
محاسبه اشتباه: ۱۰۰۰ سانتیمتر تقسیم بر ۱۲۵ سانتیمتر = ۸ ورق.
محاسبه صحیح: ۱۰۰۰ سانتیمتر تقسیم بر ۱۱۵ سانتیمتر = ۸.۷ که باید به بالا گرد شده و ۹ ورق سفارش داده شود.
همانطور که می‌بینید، یک محاسبه اشتباه باعث کم آمدن یک ورق کامل میشود. همیشه از فروشنده، “عرض مفید” یا “عرض پوششی” ورق را سوال کنید.
سوالات متداول ورق ذوزنقه
فاصله مناسب برای پرلین‌ها (تیرهای فرعی) زیر ورق ذوزنقه چقدر است؟
این فاصله به ضخامت ورق و میزان بار برف منطقه بستگی دارد، اما به طور معمول بین ۷۰ تا ۱۵۰ سانتیمتر متغیر است.
آیا می‌توان روی سقف با پوشش ورق ذوزنقه راه رفت؟
بله، اما توصیه میشود فقط روی محل‌هایی که ورق روی پرلین (تیر فرعی) قرار گرفته قدم بگذارید تا از قر شدن ورق جلوگیری شود.
حداقل شیب مورد نیاز برای نصب ورق ذوزنقه چقدر است؟
به دلیل آب‌بندی بالا، این ورق‌ها را می‌توان در شیب‌های بسیار کم (حتی تا ۵ درصد) نیز با اطمینان نصب کرد، هرچند شیب‌های بالاتر همیشه توصیه می‌شوند.
نتیجه گیری
ورق شیروانی ذوزنقه ای، با ترکیب مقاومت مکانیکی بالا، ظاهر زیبا، تنوع در رنگ و ضخامت، و دوام بالا در برابر شرایط محیطی، به یکی از بهترین انتخاب ها برای پوشش سقف و دیوار در پروژه های صنعتی، تجاری و حتی مسکونی تبدیل شده است. این ورق ها نه تنها نصب آسانی دارند، بلکه با توجه به مقرون به صرفه بودن و قابلیت بازیافت، از نظر اقتصادی و زیست محیطی نیز گزینه ای هوشمندانه به شمار می روند.
اگر قصد ساخت یا بازسازی سوله، کارگاه، ویلا یا هر سازه ی دیگری را دارید، استفاده از ورق ذوزنقه ای میتواند تضمینی برای دوام، زیبایی و ایمنی سازه تان باشد.
