انواع پروفیل U (ناودانی)

پروفیل‌ U ناودانی با مقطع فولادی از جنس فولاد کربنی ساخته شده است. شکل ظاهری این نوع پروفیل‌ از یک جان افقی که در واقع همان قاعده مقطع می‌باشد، همراه با دو بال عمودی تشکیل شده است. پروفیل ناودانی به شکل حرف U انگلیسی بوده و در زوایای داخلی مقطع، به‌صورت گرد می‌باشد.

پروفیل‌های U در سازه‌های کناف به‌عنوان قاب‌های عمودی و افقی استفاده می‌شوند. این پروفیل‌ها برای ایجاد ساختارهای پشتیبانی و تقویت نقاط اتصال مناسب هستند و به نصب آسان و پایدار کناف کمک می‌کنند.

پروفیل یو به دلیل داشتن شکل خاص از مقاومت بالایی برخوردار است به همین دلیل در پنجره های بزرگ یا درب های صنعتی از این نوع پروفیل برای چهاچوب ها استفاده می‌شود.

راهنمای خرید و انتخاب پروفیل U (ناودانی)

پروفیل U یا ناودانی، ستون فقرات بسیاری از سازه‌های فلزی است. انتخاب صحیح این مقطع فولادی، تضمین‌کننده ایمنی، پایداری و طول عمر پروژه شماست. برخلاف پروفیل‌های دیگر که ممکن است نقش اتصالی یا تقویتی داشته باشند، ناودانی مستقیماً وظیفه تحمل بارهای سنگین را بر عهده دارد.

در این راهنما، ما به شما کمک می‌کنیم تا با درک تفاوت‌های کلیدی، بهترین و ایمن‌ترین ناودانی را برای کاربرد مورد نظر خود انتخاب کنید.

تفاوت پروفیل U و نبشی (L) در کاربرد؛ حمایتگر یا اتصال‌دهنده؟

یک اشتباه رایج، یکی دانستن کاربرد ناودانی و نبشی است. در حالی که هر دو از مقاطع مهم فولادی هستند، وظایف ساختاری آن‌ها کاملاً متفاوت است. برای درک بهتر، این تشبیه را در نظر بگیرید: اگر نبشی یک "اتصال‌دهنده" قوی است، ناودانی یک "حمایتگر" و "عضو باربر" قدرتمند است.

جدول تفاوت های پوفیل U و پروفیل L

به طور خلاصه، هرجا نیاز به تحمل وزن و جلوگیری از خم شدن در یک طول مشخص دارید، ناودانی انتخاب شماست. هرجا نیاز به اتصال دو قطعه به یکدیگر و ساخت یک قاب محکم دارید، نبشی به کارتان می‌آید.

اهمیت استاندارد در ناودانی‌ها (ناودانی سنگین و سبک)

شاید بشنوید "ناودانی سایز ۱۰"، اما آیا می‌دانستید که دو ناودانی سایز ۱۰ می‌توانند وزن و در نتیجه مقاومت کاملاً متفاوتی داشته باشند؟ این تفاوت به "استاندارد تولید" و "وزن در هر متر" برمی‌گردد که به دو دسته اصلی تقسیم می‌شود:

ناودانی سبک:

این ناودانی‌ها از نظر ابعادی مشابه ناودانی‌های استاندارد هستند اما ضخامت جان و بال‌های آن‌ها کمتر است. در نتیجه، وزن هر متر آن‌ها از مقادیر درج شده در جدول‌های استاندارد جهانی (مانند جدول اشتال) پایین‌تر است.

مزیت: قیمت تمام شده پایین‌تر و اقتصادی بودن.
کاربرد صحیح: فقط برای مصارف غیرسازه‌ای و سبک. مانند ساخت چهارچوب‌ها، قاب‌های تزئینی، ساپورت‌های تأسیساتی و هر جایی که قطعه تحت بارهای سنگین قرار نمی‌گیرد.

هشدار جدی: استفاده از ناودانی سبک در کاربردهای حساس سازه‌ای می‌تواند خطرآفرین و غیر استاندارد باشد.

ناودانی سنگین (استاندارد اروپایی UPN یا UPE):

این ناودانی‌ها دقیقاً بر اساس ابعاد، ضخامت و وزن مشخص شده در استانداردهای معتبر بین‌المللی تولید می‌شوند. این استاندارد، تضمین‌کننده مقاومت و رفتار سازه‌ای قابل پیش‌بینی است.

مزیت: استحکام و قابلیت اطمینان بالا برای بارهای سنگین.
کاربرد صحیح: الزامی برای تمام کاربردهای سازه‌ای. مانند ساخت تیر، ستون، خرپا، شاسی تریلر و هر قطعه‌ای که ایمنی آن حیاتی است.
توصیه فنی: همیشه نقشه‌های مهندسی پروژه را ملاک قرار دهید. اگر در پروژه‌ای حساس، بین انتخاب ناودانی سبک و سنگین تردید دارید، با انتخاب ناودانی سنگین، ایمنی و آرامش خاطر را برای سازه خود تضمین کنید.

انواع پروفیل‌ U شکل یا ناودانی

پروفیل Uمشبک و ساده دو نوع اصلی پروفیل ناودانی محسوب می‌شود که هرکدام کاربرد خاص خود را دارد.

پروفیل‌ U شکل ساده

پروفیل های ساده در ساختمان پیش ساخته استفاده می شوند و نحوه تولید این نوع پروفیل با استفاده ورق های گرم می باشد. البته یکی از روش های پوشش دهی فلزات گالوانیزه شده می باشد که نقش بسیار مهمی در کاهش پوسیدگی و خوردگی ایفا می کند. برای ساخت پروفیل‌ها همچنین می توان از ورق های سرد و گرم گالوانیزه نیز استفاده کرد.

پروفیل U شکل مشبک

پروفیل های U شکل مشبک توسط ورق های سرد و یا گرم تولید می شوند و همچنین این نوع پروفیل مشبک قابلیت گالوانیزه شدن دارد. پروفیل های ناودانی مشبک برای ساخت سازه های فولادی با وزن سبک، نصب سنگ و ساخت قفسه هایی که استحکام زیادی دارد بسیار مناسب می‌باشد و ساختار مناسبی دارد.

مزایا پروفیل U :

پروفیل مدل یو را در سایز های 8، 10، 12، 14، 16 می توان تولید کرد و برای ساخت پل های باربری از آن استفاده می‌شود.

یکی دیگر از مزیت های پروفیل ناودانی قابلیت تغییر ارتفاع آن می باشد که می توان از 30 میلی متر تا 400 میلی متر آن را تغییر داد و مشتریان می توانند بر اساس نیاز خود در سایز دلخواه خود این پروفیل ها را سفارش دهند.

انواع ناودانی بر اساس شکل سطح مقطع

UPE
UPN
UNP

انواع ناودانی بر اساس کاربرد

پروفیل‌های ناودانی بر اساس کاربرد به دودسته پروفیل C و U تقسیم بندی می‌شوند. بر همین اساس دو استاندارد ابعادی برای این نوع پروفیل‌ها موجود می‌باشد.

استانداردهای پروفیل‌ U

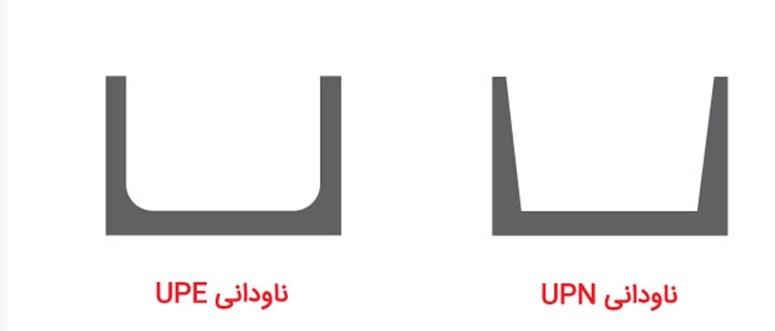

برای پروفیل‌های نوع C و U دو استاندارد ابعادی وجود دارد؛ UPE برای ناودانی نوع C با بال‌های موازی به کار برده می‌شود و UPN برای ناودانی‌های نوع U با بال‌های مخروطی، مورد استفاده قرار می‌گیرد.

تفاوت این دو استاندارد در بال‌های به‌کار رفته شده برای هر کدام از این نوع پروفیل‌ها می‌باشد. لازم به ذکر است؛ این استانداردها در کشورهای مختلف متفاوت می‌باشد.

پروفیل‌های U (رانر و تراک):

ویژگی‌ها: دارای مقطع U شکل، بدون لبه‌های برگشته داخلی.

انواع رایج پروفیل U :

رانر یا تراک (مانند U36, U50, U70, U100):

به عنوان هادی و اتصال‌دهنده افقی در بالا و پایین دیوارهای کناف استفاده می‌شوند. استادهای C شکل درون این رانرها قرار می‌گیرند. ابعاد رانرها متناسب با ابعاد استادهای مورد استفاده انتخاب می‌شود.

UD28 یا پروفیل پیرامونی سقف کاذب:

این پروفیل U شکل با ابعاد کوچکتر، معمولاً در परिметр سقف‌های کاذب و در محل اتصال به دیوارها نصب می‌شود و سازه‌های F47 یا نبشی تراز در آن قرار می‌گیرند یا به آن متصل می‌شوند.

کاربردهای پروفیل U :

مقاومت بالای پروفیل U در برابر خمش، آن را برای طیف وسیعی از کاربردهای باربر در ساختمان و صنعت مناسب می‌سازد:

تیرهای اصلی و فرعی:

رایج‌ترین کاربرد ناودانی، استفاده به عنوان تیر برای پوشش دهانه‌ها و تحمل بارهای سقف و طبقات است. گاهی دو ناودانی به هم جوش داده شده و یک مقطع باکس مستحکم را تشکیل می‌دهند.

ساخت خرپا (Truss Construction):

به عنوان اعضای اصلی (بالایی و پایینی) در ساخت خرپاهای فولادی برای سوله‌ها، پل‌ها و سالن‌های بزرگ.

ستون‌ها:

در ساخت ستون‌های باربر، به‌ویژه با اتصال دو ناودانی به یکدیگر جهت ایجاد مقاومت در هر دو جهت.

نعل درگاه (Lintels):

به عنوان یک تیر یکپارچه و مستحکم در بالای بازشوهای درب و پنجره برای تحمل بار دیوار بالایی و جلوگیری از ترک‌خوردگی.

شاسی و قاب‌های صنعتی:

به دلیل مقاومت بالا در برابر لرزش و بارهای دینامیکی، ناودانی جزء اصلی در ساخت شاسی تریلرها، کامیون‌ها و اسکلت نگهدارنده دستگاه‌های سنگین صنعتی است.

بادبندهای سازه‌ای (Bracing):

به عنوان اعضای قطری در سیستم‌های مهاربندی برای افزایش سختی سازه در برابر نیروهای جانبی مانند باد و زلزله.

به صورت خلاصه کاربردها شامل:

• ایجاد قاب محیطی و هادی برای استادها در ساختار دیوارها.
• اتصال دیوارها به کف و سقف سازه اصلی.
• استفاده در بخش‌های افقی بازشوها (نعل درگاه و کف پنجره) در دیوارها.
• ایجاد تراز و اتصال در حاشیه سقف‌های کاذب.

سوالات متداول پروفیل U (ناودانی)

۱. منظور از "ناودانی ۸" یا "ناودانی ۱۰" چیست؟

این عدد به ارتفاع جانِ (بخش صاف میانی) ناودانی به سانتی‌متر اشاره دارد. بنابراین، یک "ناودانی ۱۰" پروفیلی است که ارتفاع جان آن ۱۰ سانتی‌متر است.

۲. آیا می‌توان از پروفیل U به عنوان تیر استفاده کرد؟

بله، یکی از اصلی‌ترین کاربردهای پروفیل U دقیقاً همین است. به دلیل مقاومت بسیار بالا در برابر خمش، از آن‌ها به عنوان تیرهای باربر برای تحمل وزن در طول یک دهانه (مثلاً سقف) استفاده می‌شود.

۳. تفاوت پروفیل U با پروفیل C چیست؟

پروفیل C نوعی پروفیل U است اما با یک تفاوت کلیدی: در انتهای بال‌های پروفیل C، دو لبه کوچک به سمت داخل برگشته است. این لبه‌ها سختی و مقاومت پروفیل را در برابر پیچش افزایش می‌دهند و به همین دلیل از پروفیل‌های C معمولاً به عنوان پرلین (purlin) در سقف سوله‌ها استفاده می‌شود.

۴. طول استاندارد هر شاخه ناودانی چقدر است؟

طول استاندارد شاخه‌های ناودانی معمولاً ۶ متر یا ۱۲ متر است. با این حال، بسته به نیاز پروژه، امکان سفارش در طول‌های دلخواه نیز در بسیاری از کارخانه‌ها وجود دارد.
