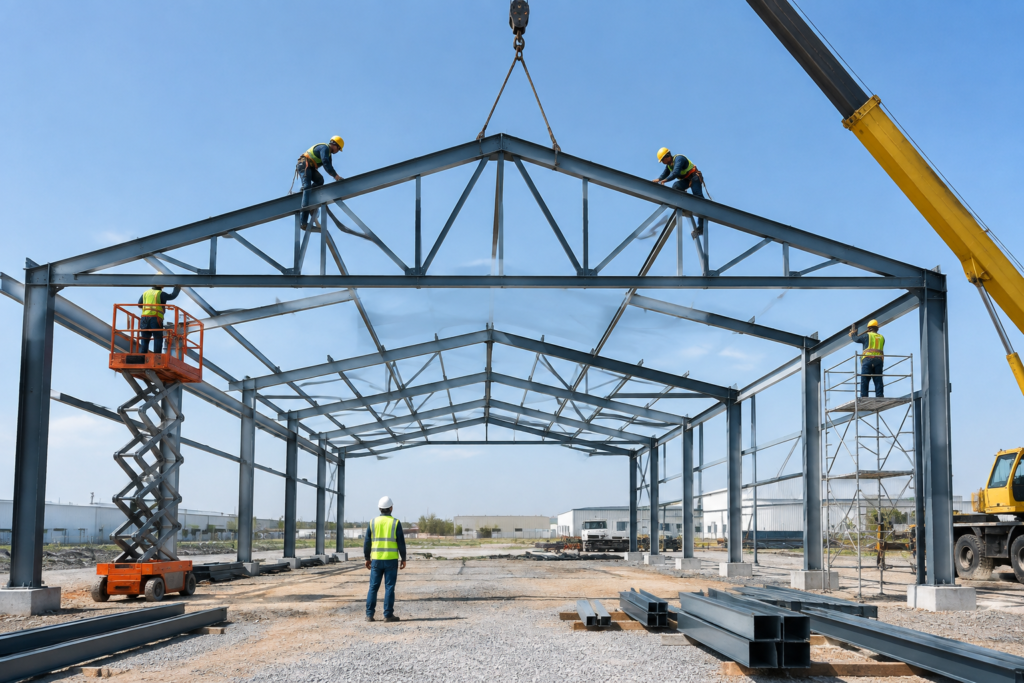

آموزش گامبهگام ساخت خرپا با پروفیل: از خرپا شیروانی تا خرپا نردبانی فلزی و تکشیب
خلاصه اجرایی
ساخت خرپا با پروفیل یکی از پرتقاضاترین مهارتهای حوزه سازههای فلزی است؛ چراکه خرپا با کمترین مصرف مصالح، بارهای سنگین سقف و دهانههای بزرگ را تحمل میکند و در ساختمانهای شیروانی، انبارها، سولهها و ویلاها کاربرد گستردهای دارد (پ). این راهنمای جامع از سایت دنا سوله و حدوداً دوهزار کلمهای، گامبهگام نحوه ساخت خرپا با پروفیل را از انتخاب مقطع و طراحی مهندسی تا برش، جوش و نصب نهایی توضیح میدهد و کلیدواژههای اصلی ساخت خرپا شیروانی، فیلم آموزش ساخت خرپا، خرپا نردبانی فلزی و خرپا تکشیب را در دل محتوا پوشش میدهد (دنا سوله). تصاویر واقعی از کارگاه و اجرای خرپا نیز در متن گنجانده شدهاند تا خواننده تصویر دقیقی از فرآیند اجرا داشته باشد.
خرپا چیست و چرا پروفیل بهترین گزینه برای ساخت آن است؟
خرپا (Truss) سازهای صلب از واحدهای مثلثی است که از اتصال اعضای باریک و بلند به هم ساخته میشود و اعضای آن نیروهای کششی و فشاری را تحمل میکنند (پ. مثلث تنها شکل هندسی پایدار است و به همین دلیل خرپا با صرف کمترین مصالح، نیروهای بزرگی را کنترل میکند؛ برخی خرپاها تا دهانههای حدود پانزده متر را بدون نیاز به ستون میانی مهار میکنند. خرپاها در سقفها، پلها و سازههای هوایی به کار میروند و به همین دلیل در هر پروژهای که سقف شیروانی یا دهانه بزرگ داشته باشد، موضوع ساخت خرپا مطرح میشود.
ساخت خرپا با پروفیل نسبت به تیرآهن مزیتهای روشنی دارد: پروفیل توخالی (قوطی) در مقایسه با تیرآهن وزن کمتری دارد اما مقاومت عالیای از خود نشان میدهد، برش و جوش آن سادهتر است، نمای نهایی مرتبتر است و هزینه حمل و اجرا را کاهش میدهد. برای همین در اجرای خرپای سقف اغلب از پروفیل ۶×۶ استفاده میشود تا تعادلی بین وزن سازه و ظرفیت باربری برقرار شود . انتخاب صحیح نوع و ابعاد پروفیل، حتی در پروژههای کوچکی مثل ساخت خرپا تکشیب برای ویلا یا سایبان، نقش تعیینکنندهای در عملکرد نهایی سازه دارد.
همچنین بخوانید : بچه سوله راهکاری هوشمندانه برای توسعه فضاهای صنعتی
انتخاب پروفیل مناسب برای ساخت خرپا
انتخاب پروفیل خرپا باید با در نظر گرفتن میزان مقاومت، وزن سازه، قابلیت خمشی، امکان جوشکاری، مقاومت در برابر خوردگی، هزینه و دسترسی به مقطع انجام شود . در بازار ایران رایجترین گزینهها برای ساخت خرپا با پروفیل عبارتاند از:
- پروفیل مربع یا مستطیل (قوطی): پرکاربردترین گزینه در ساخت خرپا نردبانی و خرپا شیروانی؛ به دلیل توخالی بودن، وزن کمتر و مقاومت خوب، مناسب سازههای سبک و متوسط است.
- پروفیل IPE: مقطعی با نمای شبیه حرف I انگلیسی که بارهای مرده و زنده را خوب تحمل میکند و برای سازههای بزرگ و سنگین مانند پلسازی پیشنهاد میشود.
- پروفیل IPB: شبیه حرف H انگلیسی و از مقاومترین مقاطع؛ برای خرپاهایی که فشار سنگین تحمل میکنند استفاده میشود.
- پروفیل LIPB: پروفیل توخالی و سبک که بارهای کششی و فشاری را همزمان تحمل میکند و گزینه مناسبی برای خرپای سقف است.
- پروفیل لولهای: مقاومت بالایی در برابر پیچش و خمش دارد و برای سازههای در معرض طوفان، باد شدید و بارهای نوسانی توصیه میشود.
- پروفیل L شکل (نبشی): با استحکام بالا و وزن سبک، در خرپاهای سبکتر، سازههای فرعی و سقفهای کوچک کارایی دارد و نصب آسانی دارد.
در انتخاب ابعاد نیز شرایط پروژه تعیینکننده است: در سازههای سقفی معمولاً از پروفیل ۶×۶ استفاده میشود، برای دهانههای ۱۵ متری پروفیل ۱۰۰×۴۰ کاربرد دارد و در مناطق با بارگذاری بالا از قوطی دوبل بهره گرفته میشود. نکته مهم این است که تمام این انتخابها باید توسط مهندس سازه و بر اساس محاسبات بارگذاری تأیید شود؛ مقاله حاضر جنبه آموزشی دارد و جایگزین طراحی مهندسی نیست.
مراحل ساخت خرپا با پروفیل از طراحی تا نصب
ساخت خرپا با پروفیل یک زنجیره پیوسته است که از میز طراحی شروع میشود و به نصب و پوشش محافظتی ختم میشود. رعایت ترتیب و دقت در هر مرحله، کیفیت نهایی سازه را تعیین میکند .
همچنین بخوانید : سوله فلزی LSF نوآوری در ساخت سازه های صنعتی سبک و مقاوم
گام اول: طراحی مهندسی و محاسبات
نخستین گام در ساخت خرپا با پروفیل، طراحی بر اساس بارهای مرده، زنده، باد و زلزله است. باید ابعاد دهانه، نوع پروفیل و فاصله خرپاها از یکدیگر طوری تعیین شود که سازه بارهای مضاعف را تحمل کند. دو ضابطه هندسی مهم در طراحی این است:
- نسبت دهانه به عمق خرپا بین ۱۰ تا ۱۵ در نظر ۵۵ درجه لحاویه اعضای مورب بین ۳۵ تا ۵۵ درجه لحاظ شود و جهت اعضا طوری باشد که طولانیترین اجزا در معرض کشش قرار گیرند.
گام دوم: برش دقیق مقاطع مطابق نقشه
پروفیلها باید دقیقاً طبق نقشه برش بخورند. برای کاهش خطا از ارههای مخصوص یا دستگاههای برش CNC استفاده میشود؛ برش دقیق یعنی گونههای مورب کاملاً به شاهتیر و تسمهها بچسبند و درز جوش کمینه باشد.
گام سوم: اتصال اعضا به یکدیگر
برای اتصال اجزای خرپا میتوان از جوش قوس الکتریکی یا پیچ و مهره استفاده کرد. جوشکاری باید توسط جوشکار ماهر و مطابق استاندارد انجام شود؛ چون اتصال ضعیف، خطرناکترین نقطه خرپاست. در برخی اجراها برای پایداری بیشتر ترجیح داده میشود از پیچ و مهره باکیفیت استفاده شود تا تمرکز تنش جوش کاهش یابد. مهم است اتصالات بهصورت مفصلی عمل کنند تا نیروها در اعضا بهصورت محوری (کششی و فشاری) منتقل شوند، نه خمشی.
گام چهارم: پروفیلهای ضربدری و پایداری جانبی
پس از ساخت خرپاها، بین آنها پروفیلهای پرلین و اعضای ضربدری (ضربدرهای X) تعبیه میشود تا پایداری جانبی تأمین شود و خرپاها هنگام بار باد و نصب، از جای خود تکان نخورند.
گام پنجم: تجهیزات جانبی و تست کیفیت
در برخی پروژهها تجهیزاتی مانند تهویه، عایق و تسمههای اضافی نصب میشود. سپس کیفیت سازه با آزمونهای مهندسی (آزمون فشاری، کششی و بازرسی جوش) سنجیده میشود تا از استحکام و ایمنی خرپا اطمینان حاصل شود.
گام ششم: رنگآمیزی، پوشش محافظتی و کنترل کیفیت نهایی
برای جلوگیری از زنگزدگی، سطح پروفیلها با رنگ ضدزنگ یا پوشش گالوانیزه محافظت میشود که دوام سازه را در برابر رطوبت و شرایط محیطی سخت بالا میبرد. نظارت مستمر در تمام مراحل، از برش تا نصب ضربدرها، برای اطمینان از تطابق با استانداردها ضروری است.
ساخت خرپا شیروانی: تکشیب، نردبانی فلزی و دوشیب
در ساخت سقف شیروانی، انتخاب نوع خرپا به شکل سقف، دهانه و کاربری ساختمان بستگی دارد. سه حالت رایج عبارتاند از خرپا تکشیب، خرپا شیروانی دوشیب و خرپا نردبانی فلزی
ساخت خرپا تکشیب
خرپا تکشیب از سه ضلع اصلی تشکیل میشود: ضلع افقی همراستا با زمین، ضلع قائم و ضلع شیبدار که مثلث قائمالزاویه میسازند. این نوع خرپا برای سایبانها، حیاطخلوتها و ساختمانهایی که سقف یکطرفه دارند استفاده میشود. برای محاسبه ارتفاع خرپا (ضلع قائم)، شیب را در قاعده ضرب میکنیم:
ارتفاع = قاعده × شیب
برای مثال، اگر قاعده ۱۰ متر و شیب ۲۵ درصد باشد، ارتفاع خرپا ۲٫۵ متر خواهد بود.
ساخت خرپا شیروانی دوشیب
در خرپا شیروانی دوشیب، دو خرپای تکشیب از طرف ضلع قائم کنار هم قرار میگیرند و طول دو شیب برابر است. برای محاسبه ارتفاع، ابتدا طول قاعده را بر ۲ تقسیم کنید و سپس جواب را در شیب ضرب کنید:
ارتفاع = (قاعده ÷ ۲) × شیب
برای قاعده ۱۰ متر و شیب ۲۵ درصد، ارتفاع خرپا ۱۲۵ سانتیمتر میشود. این مدل رایجترین شکل ساخت خرپا شیروانی در ساختمانهای مسکونی است.
همچنین بخوانید : تفاوت ساخت سوله خرپایی با تیرورقی
ساخت خرپا نردبانی فلزی
خرپا نردبانی فلزی ساختاری شبیه نردبان دارد: دو تسمه یا قوطی طولی (بالا و پایین) که با اعضای عمودی و مورب به هم متصل شدهاند و شکلی شبیه پلههای نردبان ایجاد میکنند. این نوع خرپا معمولاً از پروفیل مستطیلی ساخته میشود، در زیرسازی سقفهای شیبدار و اجرای فلارود و بهبندی بهصورت طولی یا عرضی به کار میرود و بهدلیل سبکی و سهولت مونتاژ، گزینه محبوب پیمانکاران شیروانی است. برای ساخت خرپا نردبانی، ابتدا دو پروفیل طولی روی میز جوش به فاصله مشخص قرار میگیرند، سپس اعضای عمودی و قطری طبق نقشه برش خورده و با جوش مقاوم به قابهای اصلی متصل میشوند؛ در پایان، ضربدرهای عرضی بین خرپاهای مجاور، پایداری جانبی کل سیستم را تأمین میکند.
فیلم آموزش ساخت خرپا و منابع یادگیری
مطالعه متنی خوب است، اما دیدن اجرای واقعی، یادگیری ساخت خرپا با پروفیل را چند برابر سریعتر میکند. برای همین جستوجوی «فیلم آموزش ساخت خرپا» یکی از پرتکرارترین درخواستهای جویای کار و پیمانکاران تازهکار است. بهترین منابع یادگیری عملی عبارتاند از:
- ویدئوهای آموزشی در آپارات و یوتیوب: با جستوجوی عبارتهای «فیلم آموزش ساخت خرپا با قوطی»، «ساخت خرپا نردبانی فلزی» و «فیلم آموزش ساخت خرپا شیروانی» میتوانید ویدئوهای کارگاهی متعددی ببینید که برش گونهها، تختبندی و جوشکاری را زنده نشان میدهند.
- دورههای فنیوحرفهای و دانشگاههای علمیکاربردی: برای یادگیری اصولیتر، رشتههای ساختمان و درس «فناوری ساختمانهای فلزی» مسیر رسمیتری برای ورود به این حرفه فراهم میکنند.
- کارآموزی در کارگاههای سازه فلزی: هیچ منبعی جای چند هفته کار در کنار یک جوشکار باتجربه را نمیگیرد؛ خواندن نقشه اجرایی، برش دقیق و کنترل راستبودن قاب را در عمل یاد میگیرید.
هنگام تماشای فیلم آموزش ساخت خرپا، به سه نکته دقت کنید: نحوه تختبندی و گیراندازی اعضا قبل از جوش، ترتیب جوشکاری برای جلوگیری از پیچش قاب، و روش کنترل زاویه اعضای مورب با ورنیه یا ماشه. این سه مورد، تفاوت خرپای استاندارد و خرپای معیوب را رقم میزند.
همچنین بخوانید : راهنمای عایق کاری سوله – از پشم شیشه تا ساندویچ پانل
استانداردها، نکات ایمنی و خطاهای رایج در ساخت خرپا
در ساخت خرپا با پروفیل، رعایت استانداردها تضمین ایمنی و طول عمر سازه است . مهمترین استانداردهای مرتبط عبارتاند از:
- استانداردهای بینالمللی: ISO 19902 برای سازههای خرپایی فولادی دریایی.
- استانداردهای آمریکایی: AISC 360-16 برای طراحی سازه فولادی، ASCE 7 برای بارگذاری و AWS D1.1 برای جوشکاری سازهای.
- استانداردهای اروپایی: EN 1993 (یوروکد ۳) و EN 1090 برای طراحی و ساخت سازههای فولادی.
- استانداردهای ایران: مقررات ملی ساختمان ایران (بهویژه مبحث دهم فولاد و مبحث ششم بارگذاری) مرجع اصلی طراحی و اجرای خرپا در پروژههای داخلی است.
خطاهای رایج که باید از آنها پرهیز کنید
- جوشکاری ضعیف یا ناقص: ضعیفترین حلقه خرپا اتصالات آن است؛ نفوذ ناکافی جوش و ترک، خطر فروپاشی ایجاد میکند.
- نادیده گرفتن نقشه و محاسبات: تغییر خودسرانه ابعاد پروفیل یا فاصله خرپاها بدون تأیید مهندس سازه ممنوع است.
- زاویه نادرست اعضای مورب: خروج از بازه ۳۵ تا ۵۵ درجه، نیروها را از حالت محوری خارج کرده و اعضا را تحت خمش قرار میدهد.
- بیتوجهی به پایداری جانبی: حذف ضربدرها و پرلینها باعث پیچش و خیز خرپا هنگام بارگذاری میشود.
- دستبردن در کار بدون تجهیزات ایمنی: کار در ارتفاع، جوشکاری و برش نیازمند حلب ایمنی، دستکش، عینک و کپسول آتشنشانی در دسترس است.
- بیتوجهی به خوردگی: عدم رنگآمیزی ضدزنگ یا گالوانیزه، عمر سازه را بهشدت کاهش میدهد.
همچنین بخوانید : هزینه ساخت سوله 1000 متری
جمعبندی و پیشنهادهای اجرایی
ساخت خرپا با پروفیل ترکیبی از دانش مهندسی و مهارت کارگاهی است . اگر قصد ورود به این حوزه یا اجرای یک پروژه شیروانی را دارید، این پیشنهادهای اجرایی را دنبال کنید:
- پیش از هر خرید پروفیل، نقشه اجرایی مصوب مهندس سازه و مشخصات بارگذاری پروژه را داشته باشید؛ پروفیل ۶×۶ برای سقفهای متعارف رایج است اما جایگزین محاسبات نیست.
- برای خرپا شیروانی دوشیب، ارتفاع را با فرمول (قاعده ÷ ۲) × شیب و برای خرپا تکشیب با فرمول قاعده × شیب تخمین بزنید تا در مرحله برش غافلگیر نشوید.
- در ساخت خرپا نردبانی فلزی، برش اعضا با دستگاه CNC یا اره دقیق انجام شود و ترتیب جوشکاری طوری باشد که قاب پیچ نخورد.
- برای یادگیری سریعتر، ترکیبی از فیلم آموزش ساخت خرپا، کارآموزی کارگاهی و مطالعه مقررات ملی ساختمان را در برنامه خود بگنجانید.
- پس از نصب، پوشش ضدزنگ یا گالوانیزه و بازرسی دورهای اتصالات را فراموش نکنید؛ همین دو کار ساده، عمر مفید خرپا را چند برابر میکند.
با رعایت این اصول، خرپایی سبک، اقتصادی و مقاوم خواهید داشت که سالها در برابر بار برف، باد و زلزله عملکرد مطمئنی ارائه میدهد.
همچنین بخوانید : چرا ورق های پلی کربنات چند جداره بهترین گزینه برای پوشش سقف هستند؟
منابع
در تهیه این مقاله از دو منبع تخصصی زیر استفاده شده است که مباحث انتخاب پروفیل، مراحل ساخت، انواع خرپا و استانداردهای اجرایی از آنها استخراج شدهاند:
- S1: نحوه ساخت خرپا با پروفیل و نکات مهم آن — آهنآنلاین، ۱۴۰۵.
- S2: آشنایی با خرپا و انواع آن — پرشین سازه، ۱۴۰۱.
