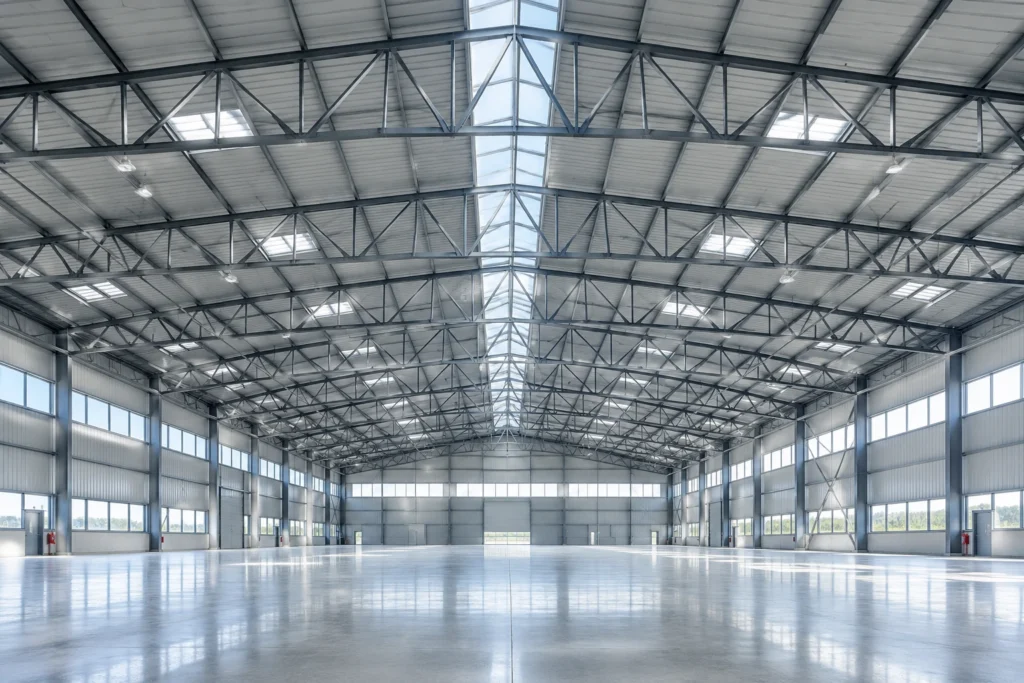

مزایای سوله‌های خرپایی برای پروژه‌های صنعتی بزرگ

در دهه‌های اخیر، توسعه صنایع سنگین، کارخانجات تولیدی با خطوط پیوسته، انبارها و مراکز لجستیک نیازمند فضاهای سرپوشیده‌ای با ابعاد وسیع و کمترین مانع سازه‌ای بوده‌اند. روش‌های سنتی ساخت سازه‌های فلزی، نظیر سوله‌های تیرورقی سنتی، با افزایش دهانه سازه با چالش‌های فنی و اقتصادی متعددی روبرو می‌شوند. سوله خرپایی (Truss Shed) پاسخی مهندسی، بهینه و اقتصادی به این چالش‌ها است. دنا سوله در ادامه تحلیل فنی، اقتصادی و اجرایی مزایای استفاده از سیستم خرپایی در مقیاس صنعتی بزرگ ارائه می‌شود.

۱. امکان اجرای دهانه‌های بسیار بزرگ بدون ستون میانی

بزرگ‌ترین محدودیت سوله‌های سنتی تیرورقی، افزایش نمایی وزن سازه با افزایش طول دهانه است. در تیرهای توپر، با افزایش طول دهانه، ممان خمشی ناشی از بارهای وارده به‌شدت افزایش یافته و برای مهار آن نیاز به افزایش عمق جان و ضخامت بال تیر است که خود موجب افزایش تصاعدی وزن فولاد مصرفی می‌شود.

در پروژه‌های صنعتی بزرگ نظیر آشیانه‌های هواپیما، انبارداری‌های مکانیزه، کارخانجات فولادسازی و سالن‌های مونتاژ، حضور ستون‌های میانی مانع از حرکت بهینه ماشین‌آلات، لیفتراک‌ها و خطوط انتقال می‌گردد. سیستم خرپایی به دلیل عملکرد بر مبنای نیروهای محوری (کشش و فشار خالص) در اعضا، اجازه می‌دهد دهانه‌هایی با ابعاد فراتر از ۴۰ تا ۱۰۰ متر بدون حتی یک ستون میانی اجرا شوند. توزیع بهینه بار در المان‌های مثلثی خرپا، ممان‌های خمشی بزرگ را به نیروهای محوری تبدیل کرده و دهانه‌سازی عریض را از نظر محاسبات پایداری کاملاً امکان‌پذیر می‌سازد.

۲. بهینه‌سازی مصرف فولاد و کاهش وزن سازه

یکی از معیارهای تعیین‌کننده در سودآوری و توجیه اقتصادی هر پروژه عمرانی و صنعتی، شاخص وزن فولاد مصرفی به ازای هر متر مربع زیربنا است. در سوله‌های تیرورقی با دهانه‌های بیش از ۲۵ متر، وزن آهن‌آلات مصرفی معمولاً از ۶۰ تا ۹۰ کیلوگرم بر متر مربع تجاوز می‌کند.

در مقابل، سوله‌های خرپایی به دلایل زیر کاهش چشمگیر وزن سازه را به همراه دارند:

• استفاده از پروفیل‌های جدارنازک یا لوله‌ای: این پروفیل‌ها ممان اینرسی بالایی نسبت به وزن خود دارند و بازدهی مقطع را به حداکثر می‌رسانند.
• حذف نواحی تنش مرده: در تیرهای جان‌دار سنتی، مرکز جان تیر نقش کمتری در تحمل تنش‌های خمشی دارد، اما وزن بالایی را تحمیل می‌کند. در خرپاها با خالی بودن فضای میان بال‌های فوقانی و تحتانی، این بار مرده حذف می‌شود.
• کاهش وزن کلی به میزان ۳۰ تا ۵۰ درصد: در پروژه‌های بزرگ صنعتی، این کاهش وزن مستقیماً به کاهش صدها تن آهن‌آلات و صرفه‌جویی چند ده میلیارد تومانی منتهی می‌شود.

سوله سردخانه‌ای چیست؟ بررسی طراحی، عایق‌بندی و هزینه

۳. کاهش هزینه‌های فونداسیون و زیرسازی

وزن اسکلت فلزی اثر مستقیم بر بار مرده وارده به فونداسیون دارد. وقتی وزن سازه فوقانی کاهش می‌یابد:

1. کاهش ابعاد پی منفرد یا نواری: حجم بتن‌ریزی فونداسیون کاهش می‌یابد.
2. کاهش مصرف میلگرد تقویتی: تنش‌های برشی و فشاری وارد بر خاک بستر کاهش می‌یابد، در نتیجه میلگرد کمتری در پی مصرف می‌شود.
3. مزیت در زمین‌های با ظرفیت باربری پایین: در مناطق صنعتی که خاک بستر از جنس رسی سست یا لایه‌های لجنی است، کاهش بار مرده سوله مانع از نیاز به روش‌های بهسازی گران‌قیمت نظیر شمع‌کوبی یا تثبیت با آهک/سیمان می‌شود.

۴. مقاومت بالا در برابر بارهای دینامیکی و جانبی

سازه‌های صنعتی بزرگ باید در برابر سه نوع بارگذاری بحرانی مقاومت کنند: بار زلزله، بار طوفان و باد شدید، و بارهای ناشی از تجهیزات صنعتی (مانند جرثقیل‌های سقفی).

• بار باد: به دلیل هندسه باز و مشبک سیستم‌های خرپایی در مقایسه با قاب‌های حجیم صلب، نیروی درگ و سطح بادگیر در برخی مدل‌ها مدیریت‌پذیرتر است. همچنین صلبیت بالای خرپا از تغییر شکل‌های جانبی نامتقارن سقف پیشگیری می‌کند.
• بار زلزله: طبق مبحث نهم و دهم مقررات ملی ساختمان و استاندارد ۲۸۰۰، نیروی زلزله وارده بر سازه تابعی مستقیم از جرم سازه ($F=m\cdot a$) است. کاهش ۳۰ تا ۵۰ درصدی وزن اسکلت، به معنای افت محسوس نیروی زلزله وارده و رفتار شکل‌پذیرتر اعضا در لحظه ارتعاش است.
• تحمل جرثقیل سقفی: در مقاطع خرپایی، پل جرثقیل‌ها (overhead cranes) با تناژهای بالا را می‌توان به کمک دستک‌ها یا نشیمن‌های خرپایی به المان‌ها متصل کرد و تمرکز تنش را از طریق اتصالات شبکه‌ای به پایه ستون‌ها گسیل داد.

۵. سرعت ساخت، پیش‌ساختگی و تسهیل حمل‌ونقل

پروژه‌های B2B و صنعتی نیازمند بازگشت سریع سرمایه هستند و هر ماه تأخیر در راه‌اندازی سوله به معنای اتلاف هزینه بالاسری و از دست رفتن ظرفیت تولید است.

پیش‌ساختگی در کارخانه (Prefabrication)

قطعات خرپا به صورت مدولار و براساس نقشه‌های شاپ‌دراوینگ در کارخانه جوشکاری و آماده‌سازی می‌شوند. تمامی آزمون‌های کنترل کیفی شامل تست‌های غیرمخرب (NDT) نظیر اولتراسونیک (UT) و ذرات مغناطیسی (MT) روی اتصالات جوشی در شرایط استاندارد کارخانه انجام می‌پذیرد.

بهینه‌سازی لجستیک و جابه‌جایی

حمل تیرورق‌های سنگین با دهانه‌های وسیع نیازمند تریلرهای کمرشکن و مجوزهای ترافیکی ویژه است. در مقابل، اعضای خرپایی مدولار قابلیت دمونتاژ به قطعات استاندارد با طول‌های ۱۲ متری را دارند که به‌راحتی با تریلی‌های معمولی کفی جابه‌جا می‌شوند. این امر هزینه‌های لجستیک را به‌ویژه در مقاصد دورافتاده به حداقل می‌رساند.

اتصال پیچ و مهره‌ای در محل (Bolted Connections)

در کارگاه، نصب این قطعات تنها از طریق اتصالات پیچ و مهره‌ای (High-Strength Friction Grip) صورت می‌گیرد. این امر فرآیند نصب را به شدت تسریع کرده و خطاهای جوشکاری در ارتفاع و شرایط نامساعد جوی را حذف می‌کند.

۶. عبور تأسیسات صنعتی از فضای میان خرپاها

در سالن‌های صنعتی و انبارها، حجم تأسیسات مکانیکی و الکتریکی بسیار گسترده است:

• کانال‌های تهویه مطبوع (HVAC) با مقاطع بزرگ
• لوله‌کشی‌های آتش‌نشانی و سیستم‌های اسپرینکلر
• لدرها و سینی‌های کابل‌های فشار قوی و شبکه
• لوله‌کشی هوای فشرده، بخار و مایعات خطوط تولید

در سوله‌های تیرورقی، عبور تأسیسات نیازمند عبور از زیر تیرها است که ارتفاع مفید سالن را کاهش می‌دهد یا مستلزم سوراخ‌کاری جان تیر (تیر لانه‌زنبوری یا تعبیه داکت) است که تضعیف سازه را به دنبال دارد. در سوله خرپایی، هندسه باز و فضای توخالی میان اعضای خرپا به عنوان یک بستر آماده جهت عبور لوله‌ها و کانال‌ها عمل می‌کند. این ویژگی، ارتفاع مفید کاربری را بدون افزایش ارتفاع کل ستون‌ها حفظ می‌نماید.

هزینه ساخت سوله ۱۰۰۰ متری؛ ۱۰۰ متری، ۲۰۰ متری و ۳۰۰ متری

۷. زیبایی بصری و انعطاف‌پذیری معماری

علاوه بر عملکرد سازه‌ای، طرح‌های مدرن معماری صنعتی ارزش برند یک کارخانه را نشان می‌دهند. سوله‌های خرپایی به دلیل فرم‌های هندسی متنوع (خرپای فضاکار، خرپای قوسی، وارن، پرات و هاو) قابلیت انطباق با هرگونه طرح معماری را دارند. استفاده از مقاطع لوله‌ای (CHS) و قوطی (RHS) جلوه بصری پاک، مینیمال و پیشرفته‌ای به محیط‌های کاری ایجاد می‌کند که جهت طراحی شوروم‌های صنعتی، مراکز توزیع و مجتمع‌های نمایشگاهی مزیتی رقابتی محسوب می‌شود.

۸. جدول مقایسه فنی: سوله خرپایی در برابر سوله تیرورقی سنتی

جمع‌بندی مهندسی

سوله‌های خرپایی در احجام صنعتی بزرگ صرفاً یک گزینه جایگزین نیستند، بلکه یک ضرورت اقتصادی و مهندسی به شمار می‌آیند. مزایایی چون کاهش حداقل ۳۰ درصدی وزن کل آهن‌آلات، حذف موانع و ستون‌های میانی در دهانه‌های فراتر از ۴۰ متر، صرفه‌جویی در بتن‌ریزی فونداسیون و سرعت بالای نصب قطعات پیش‌ساخته پیچ‌ومهره‌ای، بازگشت سرمایه پروژه‌های صنعتی را تضمین و ریسک‌های اجرایی را مهار می‌کند.
