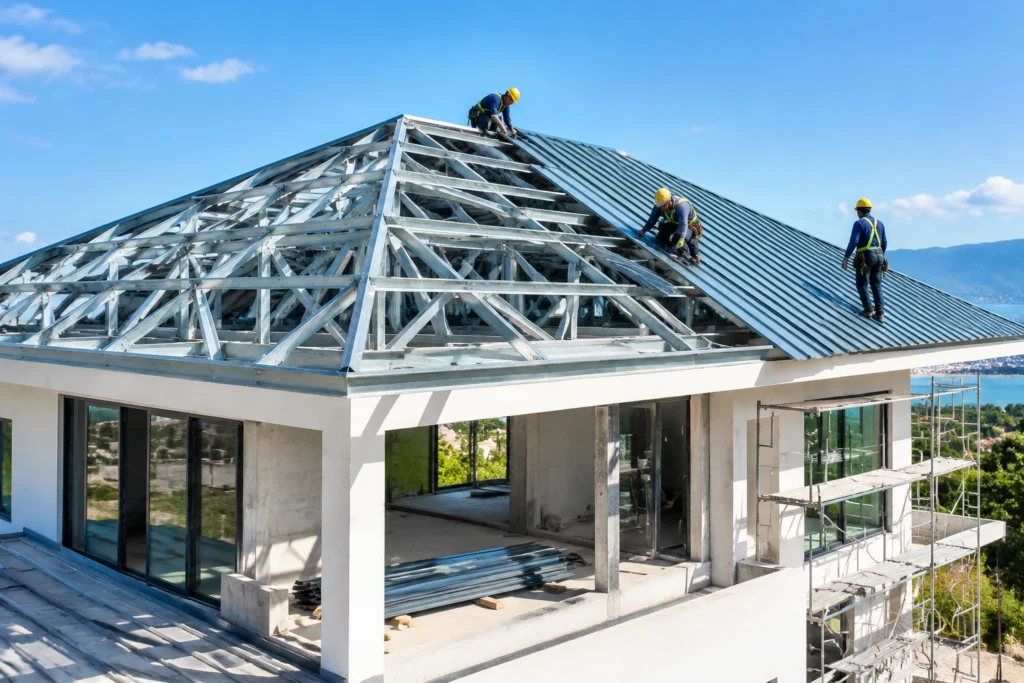

راهنمای جامع صفر تا صد اجرای سقف شیروانی

راهنمای جامع صفر تا صد اجرای سقف شیروانی

۱. مقدمه و اصول اولیه مهندسی سقف شیبدار

اجرای سقف شیروانی (Sloped Roof Installation) یکی از قدیمی‌ترین و در عین حال مدرن‌ترین راهکارهای معماری جهت هدایت آب ناشی از بارش باران، برف و حفاظت از کالبد بنا در برابر عوامل نامساعد جوی به شمار می‌رود. اگرچه در گذشته کاربرد سقف‌های شیبدار تنها به اقلیم‌های مرطوب و پرباران مانند مناطق شمالی کشور محدود می‌شد، اما امروزه با ظهور متریال‌های نوین سبک، عایق‌های حرارتی و صوتی پیشرفته و تنوع در طراحی بصری، استفاده از این سقف‌ها در اقلیم‌های کوهستانی، کویری و سازه‌های صنعتی و ویلایی گسترش یافته است. دنا سوله

شیب موجود در این سقف‌ها مانع از تجمع آب و سنگینی بار برف می‌شود و بار مرده سازه را در مقایسه با سقف‌های دال بتنی به شدت کاهش می‌دهد. در مهندسی سقف شیبدار، در نظر گرفتن بارهای جانبی از جمله بار باد شدید و نیروهای ناشی از زلزله از اهمیت اساسی برخوردار است.

                    ▲
                   / \
                  /   \     (شیب استاندارد: ۱۵ الی ۷۰ درصد)
                 /     \
                / خرپا  \
               /_________\
              |           |
              |   سازه    |
              |___________|

---

۲. دسته‌بندی انواع سقف شیروانی از نظر فرم هندسی

سقف‌های شیبدار بر مبنای فرم و زوایای طراحی به انواع مختلفی تقسیم می‌شوند که هر یک خصوصیات فنی و بارگذاری متفاوتی دارند:

۲.۱. سقف تک شیب (Shed Roof)

این مدل ساده‌ترین فرم سقف شیروانی است که فقط از یک وجه شیبدار تشکیل می‌شود. عمدتاً در ساختمان‌های مدرن، آلاچیق‌ها، رواق‌ها و سازه‌های جانبی به کار می‌رود.

۲.۲. سقف دو شیب یا هشتی (Gable Roof)

محبوب‌ترین و متداول‌ترین فرم سقف شیبدار است که از دو صفحه متقارن یا نامتقارن تشکیل شده و در خط الرأس (Ridge) به یکدیگر می‌رسند. تهویه مناسب و خروج سریع آب از مهم‌ترین مزایای این فرم است.

۲.۳. سقف چهار شیب یا مانسارد و هیپ (Hip Roof & Mansard Roof)

در سقف هیپ، هر چهار سمت سازه دارای شیب هستند که باعث پایداری بسیار بالا در برابر بادهای شدید طوفانی می‌شود. سقف مانسارد نیز دارای دو شکست در شیب است که امکان طراحی فضای اقامتی در زیر شیروانی (Attic / Mansard Room) را فراهم می‌آورد.

---

۳. مراحل اجرایی و مهندسی سقف شیروانی

اجرای سقف شیروانی نیازمند رعایت ترتیب فازهای سازه‌ای، مکانیکی و پوششی است. هرگونه نقص در هر مرحله موجب نفوذ رطوبت، پوسیدگی اسکلت و کاهش عمر مفید ساختمان خواهد شد.

فاز ۱: نشیمن‌گاه و کلاف‌کشی (صفحه ستون و شناژ افقی)

پیش از شروع ساخت خرپا، سطح بالایی دیوارهای باربر یا ستون‌های اصلی باید توسط پروفیل‌های فولادی (کلاف‌کشی) یا تیر بتنی تراز شوند تا نیروهای متمرکز خرپاها به شکل یکنواخت به بدنه اصلی سازه منتقل گردند.

فاز ۲: ساخت و برپایی خرپای فلزی (Truss Fabrication)

خرپاها اسکلت اصلی تحمل‌کننده وزن سقف، بارهای زنده (برف، باد) و بارهای مرده (متریال پوشش) هستند.

• متریال خرپا: معمولاً از قوطی‌های صنعتی (۴۰×۸۰ یا ۴۰×۱۰۰ میلیمتر) یا تیرآهن IPE و نبشی استفاده می‌شود.
• محاسبه شیب: زاویه شیب باید با توجه به میانگین بارش منطقه و نوع پوشش نهایی بین ۱۵ تا ۷۰ درصد محاسبه شود.
• مهاربندی و بادبند: برای جلوگیری از کمانش و پیچش جانبی خرپاها، نصب بادبندهای ضربدری الزامی است.

فاز ۳: تیرریزی فرعی و شاسی‌کشی زیرسازی (Purlins & Battens)

روی خرپاهای اصلی، پروفیل‌های فرعی (پروفیل ۴۰×۴۰ یا چوب‌های چهارتراش اشباع شده) در فواصل معین نصب می‌شوند. فاصله این دستک‌ها وابسته به نوع تایل یا ورق انتخابی (معمولاً بین ۳۵ تا ۹۰ سانتیمتر) است.

سوله سردخانه‌ای چیست؟ بررسی طراحی، عایق‌بندی و هزینه

فاز ۴: لایه‌های عایق‌کاری رطوبتی، حرارتی و صوتی

قبل از نصب تایل‌های رویی، اجرای سیستم عایق‌بندی حیاتی است:

1. توری مرغی یا رابیتس گالوانیزه: برای نگهداشتن عایق.
2. عایق پشم شیشه، پشم سنگ یا الاستومری: جهت جلوگیری از اتلاف انرژی و کاهش صدای برخورد قطرات باران.
3. لایه تنفسی بخاربند و واترپروف (Tyvek یا فویل آلومینیوم): جهت خروج رطوبت محبوس و ممانعت از ورود قطرات تعریق.

+-----------------------------------------------------------+
|          لایه ۱: پوشش نهایی تایل یا ورق گالوانیزه          |
+-----------------------------------------------------------+
|          لایه ۲: عایق رطوبتی و بخاربند ضد آب              |
+-----------------------------------------------------------+
|          لایه ۳: زیرسازی چوبی یا پروفیل فولادی (پرلین)     |
+-----------------------------------------------------------+
|          لایه ۴: عایق پشم سنگ یا پشم شیشه                 |
+-----------------------------------------------------------+
|          لایه ۵: توری مرغی یا رابیتس و اسکلت خرپا         |
+-----------------------------------------------------------+

فاز ۵: نصب پوشش نهایی سقف (Roof Cladding)

تایل‌ها یا ورق‌ها از پایین‌ترین نقطه شیب (ناودان) به سمت بالا با همپوشانی (Overlap) استاندارد نصب می‌شوند و با پیچ‌های سرمته‌دار واشردار آب‌بندی به شاسی فیکس می‌گردند.

فاز ۶: نصب تجهیزات جانبی، فلاشینگ و آبرو (Gutters & Flashing)

• تیزه (Ridge Cap): برای پوشش و آب‌بندی خط الرأس برخورد دو وجه سقف.
• فلاشینگ لبه‌ها: جلوگیری از ورود باد زیر ورق‌ها و نفوذ پرندگان.
• آبرو (Gutter): جمع‌آوری و هدایت آب باران به لوله‌های ناودانی عمودی.

اسکلت فلزی تهران و مازندران؛ سازه‌های نوین، ایمنی پایدار

---

۴. مقایسه جامع انواع متریال پوشش سقف شیروانی

---

۵. تحلیل تخصصی مزایا و معایب متریال‌های پرکاربرد

۵.۱. ورق‌های ساندویچ پانل (Sandwich Panels)

این متریال شامل دو لایه ورق آلوزینک یا گالوانیزه به همراه هسته فوم پلی‌یورتان یا پلی‌استایرن تزریقی است.

• مزایا: بالاترین ضریب عایق حرارتی و صوتی، نصب بسیار سریع، وزن سبک و مناسب برای سوله‌های صنعتی و ویلاهای پیش‌ساخته.
• معایب: تنوع رنگی و انعطاف‌پذیری کمتر در فرم‌های پیچیده معماری.

۵.۲. تایل سنگریزه‌ای دکرا (Decra)

ساخته شده از فولاد گالوالوم با پوشش سنگریزه‌های طبیعی معدنی و رزین اکریلیک.

• مزایا: عدم ایجاد سر و صدا حین بارش باران، مقاومت فوق‌العاده در برابر تغییر رنگ ناشی از اشعه UV، ضد خزه و قارچ، مقاومت در برابر بادهای با سرعت بالای ۱۸۰ کیلومتر بر ساعت.
• معایب: نیازمند نصاب ماهر و قیمت اولیه بالاتر نسبت به ورق‌های ساده.

۵.۳. شینگل آسفالتی و قیری

ترکیبی از قیر پلیمری اصلاح‌شده، الیاف فایبرگلاس و گرانول‌های معدنی رنگی.

• مزایا: وزن بسیار سبک، اجرای آسان بر روی سطوح دارای شکستگی و قوس، آب‌بندی ۱۰۰ درصد بدون نیاز به فلاشینگ‌های سنتی.
• معایب: نیاز به زیرسازی پیوسته تخته چوب او اس بی (OSB Board).

---

۶. خطاهای رایج اجرایی در نصب سقف شیبدار

عدم رعایت نکات مهندسی در مرحله اجرا منجر به خسارات جبران‌ناپذیر می‌گردد:

1. شیب ناکافی: اجرای شیب کمتر از ۱۵ درصد بدون عایق یکپارچه موجب ماندگاری آب و نشتی در درازمدت خواهد شد.
2. استفاده از پیچ‌های بدون واشر لاستیکی: استفاده از پیچ‌های معمولی بدون واشر EPDM باعث زنگ‌زدگی نقاط اتصال و نشت رطوبت می‌شود.
3. عدم رعایت همپوشانی (Overlap): نادیده گرفتن حداقل همپوشانی ۱۰ تا ۲۰ سانتیمتری بین لایه‌ها در جهت وزش باد غالب.
4. تهویه نامناسب اتاق زیر شیروانی: عدم تعبیه دریچه‌های تهویه سقفی موجب تجمع بخار، تعریق زیر ورق و در نهایت پوسیدگی اسکلت فلزی یا چوبی می‌شود.

---

۷. برآورد عوامل موثر بر هزینه اجرای سقف شیروانی

محاسبه قیمت تمام‌شده اجرای سقف شیروانی تابعی از چند پارامتر کلیدی است:

• متراژ کل و متراژ شیبدار (دامنه شیب): متراژ ورق‌های مصرفی همواره بین ۱۰ تا ۳۵ درصد بیشتر از زیربنای مسطح است.
• نوع و برند متریال پوششی: تفاوت قیمت میان ورق‌های گالوانیزه رنگی ایرانی تا تایل‌های وارداتی دکرا.
• میزان آهن‌آلات مصرفی در خرپاسازی: وابسته به دهانه‌ها و بار برف منطقه.
• دستمزد اکیپ اجرایی: با توجه به ارتفاع ساختمان و پیچیدگی شکستگی‌های هندسی سقف.

اجرای سقف شیروانی در تهران و مازندران؛ انتخاب متریال و عوامل موثر بر قیمت

---

۸. سوالات متداول (FAQ)

حداقل شیب مجاز برای اجرای سقف شیروانی چقدر است؟

حداقل شیب استاندارد برای ورق‌های فلزی حدود ۱۵ درصد و برای تایل‌های سفالی یا دکرا بین ۲۵ تا ۳۰ درصد توصیه می‌شود تا تخلیه سریع آب و برف تضمین گردد.

آیا برای سقف شیروانی نیاز به اجرای سقف کاذب در زیر سازه است؟

بله؛ برای پوشاندن تیرها و خرپاهای فلزی، ایجاد فضای عبور تاسیسات و همچنین تکمیل سیستم عایق صوتی و حرارتی، استفاده از سقف کاذب کناف یا رابیتس الزامی است.

عمر مفید ورق‌های دکرا و سنگریزه‌ای چقدر است؟

این تایل‌ها به دلیل لایه محافظ آلوزینک و سنگریزه‌های حرارت‌دیده، دارای طول عمر مفید بالای ۵۰ سال بوده و دچار تغییر رنگ و پوسیدگی نمی‌شوند.
